Kabel falownikowy OLFLEX SERVO 2YSLCY-JB 4x10 0,6/1kV BĘBEN | 0036429 Lapp Kabel

Opis i Kluczowe Cechy

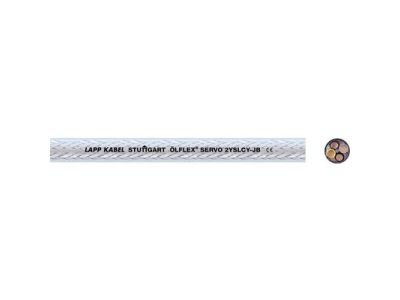

Kabel falownikowy ÖLFLEX SERVO 2YSLCY-JB 4x10 (symbol 0036429) to przewód przyłączeniowy do silników o napięciu znamionowym U0/U 0,6/1 kV, przeznaczony do łączenia przetwornic częstotliwości z napędami elektrycznymi. Dzięki izolacji żył o niskiej pojemności oraz podwójnemu ekranowaniu (folia aluminiowa + oplot miedziany) zapewnia niezawodną transmisję sygnału na długich dystansach i skuteczną ochronę przed zakłóceniami elektromagnetycznymi. Giętka konstrukcja ułatwia prowadzenie w suchych, wilgotnych i mokrych środowiskach.

• Niska pojemność izolacji żył: Umożliwia transmisję sygnału na duże odległości bez degradacji, co jest kluczowe przy długich połączeniach między przetwornicą a silnikiem.
• Podwójne ekranowanie (folia Al + oplot miedziany): Zapewnia wysoką odporność na zakłócenia elektromagnetyczne (EMI), chroniąc wrażliwe układy sterowania przed interferencjami.
• Giętka budowa: Ułatwia instalację w ciasnych przestrzeniach oraz przy sporadycznych ruchach, przy zachowaniu trwałości mechanicznej.
• Odporność na kwasy, zasady i ograniczona na oleje: Płaszcz PVC sprawdza się w agresywnych środowiskach przemysłowych, wydłużając żywotność kabla.
• Możliwość stosowania w suchych, wilgotnych i mokrych pomieszczeniach: Wszechstronność zastosowań – od hal produkcyjnych po obiekty o podwyższonej wilgotności.

Zgodność z Normami

Kabel ÖLFLEX SERVO 2YSLCY-JB 4x10 został zaprojektowany zgodnie z europejskimi standardami i wymaganiami technicznymi dla przewodów przyłączeniowych do silników. Posiada certyfikat CE, potwierdzający spełnienie obowiązujących dyrektyw. Szczegółowe dane dotyczące norm konstrukcyjnych i badawczych znajdują się w dokumentacji producenta.

Zastosowanie

Kabel przeznaczony jest do stałych i sporadycznie ruchomych połączeń w instalacjach przemysłowych, szczególnie przy współpracy z przetwornicami częstotliwości. Sprawdza się w wymagających warunkach środowiskowych.

• Łączenie przetwornic częstotliwości z silnikami elektrycznymi w układach napędowych.
• Zasilanie i sygnalizacja w suchych, wilgotnych oraz mokrych pomieszczeniach przemysłowych.
• Instalacje w korytkach kablowych, na drabinkach oraz w rurach ochronnych.
• Zastosowanie zewnętrzne (dla wersji z czarnym płaszczem) – w zakresie temperaturowym podanym w karcie katalogowej.

Wskazówki Montażowe

Układanie i podłączanie kabla może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Należy przestrzegać dopuszczalnych promieni gięcia oraz unikać mechanicznych uszkodzeń płaszcza. Prowadzenie kabla powinno zapewniać odpowiednią wentylację i ochronę przed czynnikami zewnętrznymi. W przypadku złączy i zacisków należy stosować momenty dokręcania zgodne z dokumentacją producenta urządzenia.

FAQ

• Czy kabel jest odporny na działanie olejów? Płaszcz PVC charakteryzuje się ograniczoną odpornością na oleje – szczegółowe dane dotyczące konkretnych substancji znajdują się w karcie technicznej producenta.
• W jakiej temperaturze można go układać na stałe? Kabel jest przystosowany do elastycznego stosowania w temperaturach do -15°C (wariant ÖLFLEX SERVO 2YSLCYK). Dla innych wariantów należy sprawdzić zakres w dokumentacji.
• Czy podwójne ekranowanie całkowicie eliminuje zakłócenia EMI? Podwójne ekranowanie z folii aluminiowej i oplotu miedzianego zapewnia wysoką skuteczność tłumienia zakłóceń elektromagnetycznych, co jest kluczowe w instalacjach z przetwornicami częstotliwości.
