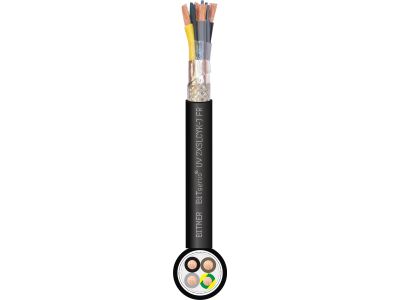

Kabel przekształtnikowy BITSERVO UV 2XSLCYK-J FR 4x2,5 0,6/1kV BĘBEN | IP2121 Bitner

Opis i Kluczowe Cechy

Kabel przekształtnikowy BITSERVO UV 2XSLCYK-J FR 4x2,5 to zaawansowane rozwiązanie dedykowane do zasilania silników sterowanych za pomocą przemienników częstotliwości (falowników). Przekrój znamionowy żył wynoszący 2,5 mm² zapewnia optymalne parametry przesyłowe dla średnich obciążeń, gwarantując stabilność pracy układu napędowego. Kluczowym elementem konstrukcyjnym jest izolacja z polietylenu usieciowanego (XLPE), która w porównaniu do standardowego PVC, charakteryzuje się znacznie wyższą obciążalnością prądową oraz niższą pojemnością dielektryczną. Dzięki temu ograniczane są straty energii oraz minimalizowane zjawiska niepożądane w obwodach o wysokiej częstotliwości kluczowania. Specjalna konstrukcja ekranowania zapewnia pełną kompatybilność elektromagnetyczną (EMC), co jest krytyczne w nowoczesnych systemach automatyki przemysłowej, gdzie emisja zakłóceń mogłaby negatywnie wpływać na pracę czułych urządzeń pomiarowych i sterowników PLC.

• Napięcie znamionowe: 0,6/1kV, co pozwala na bezpieczną pracę w instalacjach niskiego napięcia.
• Odporność na promieniowanie UV: Specjalna mieszanka powłoki zewnętrznej umożliwia eksploatację kabla na zewnątrz bez ryzyka degradacji materiału.
• Właściwości uniepalnione (FR): Kabel nie rozprzestrzenia płomienia, co podnosi poziom bezpieczeństwa pożarowego w obiektach przemysłowych.
• Wysoka giętkość: Ułatwia układanie w korytach kablowych oraz pozwala na wykonywanie połączeń ruchomych w maszynach.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi kabli zasilających do przemienników częstotliwości. Spełnia wymagania w zakresie nierozprzestrzeniania płomienia na pojedynczym kablu, co jest kluczowe dla instalacji w budynkach o podwyższonych rygorach przeciwpożarowych. Dzięki zastosowaniu powłoki odpornej na UV, kabel jest zgodny z normami środowiskowymi pozwalającymi na jego bezpośrednie wystawienie na działanie czynników atmosferycznych oraz układanie bezpośrednio w ziemi bez konieczności stosowania dodatkowych rur osłonowych w sprzyjających warunkach gruntowych.

Zastosowanie

Kabel BITSERVO UV 2XSLCYK-J znajduje szerokie zastosowanie w najbardziej wymagających sektorach przemysłu. Jest idealnym wyborem do zasilania silników w liniach technologicznych, gdzie precyzja sterowania falownikowego musi iść w parze z niezawodnością infrastruktury kablowej. Może być stosowany w pomieszczeniach suchych i wilgotnych, a dzięki swojej unikalnej konstrukcji, doskonale sprawdza się w aplikacjach zewnętrznych. Inżynierowie i projektanci chętnie wybierają ten model do połączeń w obrębie maszyn przemysłowych, gdzie występują drgania i wymagana jest elastyczność przewodu przy zachowaniu pełnej ochrony EMC.

Wskazówki Montażowe

Podczas montażu kabla BITSERVO UV należy zwrócić szczególną uwagę na prawidłowe zakończenie ekranu. Aby zapewnić pełną kompatybilność elektromagnetyczną, zaleca się stosowanie dławnic kablowych z kontaktem EMC 360 stopni, które gwarantują niską impedancję połączenia ekranu z obudową silnika lub szafy sterowniczej. Należy przestrzegać dopuszczalnego promienia gięcia, szczególnie przy połączeniach ruchomych, aby uniknąć uszkodzenia struktury żył i ekranu. W przypadku układania bezpośrednio w ziemi, należy upewnić się, że podłoże jest wolne od ostrych kamieni, a kabel jest zabezpieczony zgodnie z lokalnymi przepisami budowlanymi.

FAQ

• Czy kabel BITSERVO UV może być stosowany w ruchomych prowadnicach łańcuchowych? Kabel posiada konstrukcję giętką ułatwiającą montaż i połączenia ruchome w maszynach, jednak przy bardzo intensywnej pracy ciągłej w prowadnicach należy zweryfikować parametry cykli pracy z kartą katalogową producenta.
• Dlaczego izolacja XLPE jest lepsza od PVC w układach z falownikami? XLPE posiada niższą przenikalność elektryczną, co redukuje prądy upływu i straty mocy, a także pozwala na pracę w wyższych temperaturach roboczych żyły.
• Czy kabel wymaga dodatkowej osłony przy układaniu w ziemi? Dzięki powłoce odpornej na UV i czynniki zewnętrzne, kabel może być układany bezpośrednio w ziemi, o ile warunki gruntowe nie zagrażają uszkodzeniem mechanicznym powłoki.
