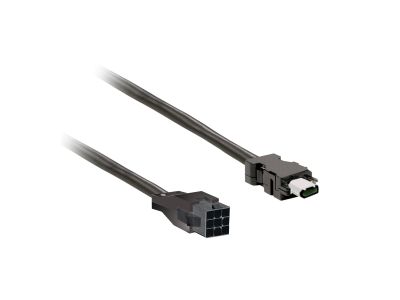

Kabel enkodera serwosilnika BCH16, 5M, 2*0,5 + 1*2*0,2, ekranowany | VW3M8A12R05 Schneider Electric

Opis i Kluczowe Cechy

Kabel enkodera BCH16 o długości 5 metrów to wysokiej jakości przewód ekranowany zaprojektowany do precyzyjnego przesyłania sygnałów z enkodera serwosilnika BCH16 do serwonapędów Lexium 16. Wyposażony w plastikowe złącze do podłączenia do silnika oraz 10-pinowe złącze do podłączenia do serwonapędu, zapewnia niezawodną transmisję sygnału ruchu w systemach sterowania ruchem.

• Długość 5 metrów: Optymalna długość dla większości aplikacji przemysłowych, zapewniająca elastyczność montażu bez nadmiernego naprężenia przewodu.
• Przekrój żył 2*0,5 mm² + 1*2*0,2 mm²: Zapewnia niską rezystancję dla sygnałów enkodera przy jednoczesnym zachowaniu giętkości i trwałości przewodu.
• Ekranowanie: Ochrona przed zakłóceniami elektromagnetycznymi (EMC), gwarantująca stabilność sygnału nawet w środowisku przemysłowym z dużym poziomem zakłóceń.
• Złącze plastikowe (silnik) + 10-pinowe (serwonapęd): Proste i szybkie podłączanie, dostosowane do standardów interfejsów serwonapędów Lexium 16.
• Zastosowanie w serwonapędach o mocy 100W–1000W: Kompatybilny z szerokim zakresem serwomotorów BCH16 o kołnierzach 40–80 mm.

Zgodność z Normami

Kabel spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy kompatybilności elektromagnetycznej 2014/30/UE, potwierdzone przez oznaczenie CE. Został zaprojektowany zgodnie z międzynarodowymi standardami dla przewodów sygnałowych w aplikacjach przemysłowych.

Zastosowanie

Kabel enkodera BCH16 przeznaczony jest do precyzyjnego łączenia serwomotorów BCH16 z serwonapędami Lexium 16 w systemach sterowania ruchem.

• Zasilanie i odczyt sygnałów z enkoderów w maszynach przemysłowych.
• Integracja z serwonapędami o mocy 100W–1000W do sterowania osiami maszyn CNC, manipulatorami lub pakowarkami.
• Stosowanie w aplikacjach wymagających wysokiej dokładności pozycjonowania, np. w robotyce przemysłowej.
• Łączenie serwomotorów o kołnierzach 40–80 mm z serwonapędami Lexium 16 w prostych układach sterowania ruchem.

Wskazówki Montażowe

Montaż kabla powinien przeprowadzić wykwalifikowany personel z uprawnieniami SEP. Przed podłączeniem należy upewnić się, że napięcie w układzie zostało odłączone. Przewód należy prowadzić z dala od źródeł ciepła, olejów i ruchomych części mechanicznych, aby zapobiec uszkodzeniom mechanicznym i elektrycznym. Unikać ostrych zagięć i naprężeń kabla – minimalny promień gięcia powinien wynosić co najmniej 10-krotność średnicy zewnętrznej przewodu. Po montażu zaleca się sprawdzenie ciągłości ekranu i sygnałów enkodera za pomocą odpowiedniego testera.

FAQ

• Czy kabel jest kompatybilny z innymi serwonapędami poza Lexium 16? Kabel zaprojektowany został do współpracy z serwonapędami Lexium 16 i serwosilnikami BCH16. Dla innych modeli zalecane jest sprawdzenie specyfikacji producenta.
• Jaki jest maksymalny dopuszczalny prąd dla żył 0,5 mm²? Dokładna wartość nie została podana w danych – żyły 0,5 mm² przeznaczone są głównie do transmisji sygnałów niskonapięciowych (sygnały enkodera) i nie służą do przesyłu mocy.
• Czy kabel można stosować w środowisku o podwyższonej wilgotności? Ekranowanie i izolacja kabla wskazują na zastosowanie w środowisku przemysłowym, jednak konkretny stopień ochrony IP nie został określony w danych. Zaleca się stosowanie w suchych lub osłoniętych miejscach.
