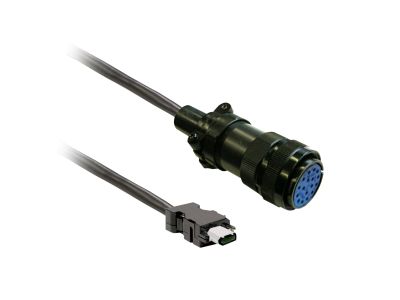

Kabel enkodera serwosilnika BCH16, 5M, 2*0,5 + 1*2*0,2, ekranowany, MIL | VW3M8A22R05 Schneider Electric

Opis i Kluczowe Cechy

Kabel enkodera BCH16 to specjalistyczny przewód dedykowany do bezpośredniego połączenia serwonapędów Easy Lexium 16 z serwosilnikami BCH16. Wykonany w technologii ekranowanej, zapewnia niezawodne przesyłanie sygnałów ruchu z zachowaniem integralności danych. Długość 5 metrów umożliwia elastyczne rozmieszczenie komponentów w maszynie. Waga 0,530 kg nie obciąża konstrukcji.

• Złącze MIL do silnika: Bezpośrednie, pewne połączenie z serwosilnikiem BCH16 – minimalizuje ryzyko zwarcia i zakłóceń.
• 10-pinowe złącze do serwonapędu: Kompatybilność z interfejsami serwonapędów Lexium 16 – gotowe rozwiązanie bez konieczności stosowania adapterów.
• Ekranowana struktura żył: Ochrona sygnału przed zakłóceniami elektromagnetycznymi – kluczowe dla precyzyjnych aplikacji napędowych.
• Przekrój żył 2*0,5 mm² + 1*2*0,2 mm²: Zrównoważona konstrukcja dla transmisji sygnałów enkodera i zasilania.
• Długość 5 metrów: Optymalna odległość dla większości aplikacji przemysłowych z zachowaniem niskiej impedancji sygnału.

Zgodność z Normami

Kabel spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy EMC 2014/30/UE, co potwierdza jego zgodność z europejskimi standardami bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada deklarację zgodności CE.

Zastosowanie

Kabel enkodera BCH16 przeznaczony jest do precyzyjnych aplikacji w układach napędowych, gdzie wymagana jest wysoka dokładność pozycjonowania i stabilność sygnału.

• Łączenie serwosilników BCH16 z serwonapędami Easy Lexium 16 – dedykowane rozwiązanie producenta.
• Zastosowanie w maszynach CNC, robotach przemysłowych i liniach produkcyjnych wymagających synchronizacji ruchu.
• Integracja z serwonapędami o mocy znamionowej do 1500W współpracującymi z silnikami o kołnierzu 100–130 mm.
• Uruchamianie nowych instalacji lub wymiana uszkodzonych kabli w istniejących systemach.

Wskazówki Montażowe

Montaż kabla powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć zasilanie od wszystkich podłączonych urządzeń. Złącza należy podłączać zgodnie z oznaczeniami na wtykach – unikać przeciążania kabla przez nadmierne zginanie. Ekran kabla powinien być połączony z masą układu w jednym punkcie (strona serwonapędu). Podczas układania kabla zachować minimalny promień gięcia, aby nie uszkodzić wewnętrznych struktur.

FAQ

• Czy kabel jest kompatybilny z innymi serwonapędami niż Lexium 16? Kabel BCH16 jest dedykowany do współpracy z serwonapędami Easy Lexium 16 i serwosilnikami BCH16. Inne konfiguracje mogą wymagać adapterów lub innych typów kabli.
• Jaka jest maksymalna długość kabla dla zachowania stabilności sygnału? Podana długość 5 metrów jest optymalna dla większości aplikacji. Dłuższe odcinki mogą wymagać dodatkowych układów kompensacyjnych.
• Czy kabel wymaga dodatkowego zabezpieczenia przed zakłóceniami? Ekranowana konstrukcja zapewnia podstawową ochronę przed zakłóceniami EMI/RFI. W środowiskach o wysokim poziomie zakłóceń zaleca się stosowanie dodatkowych kanałów kablowych.
