Kabel energetyczny YKY żo 5x16 RE 0,6/1kV BĘBEN | 5907702812403 EK Elektrokabel

Opis i Kluczowe Cechy

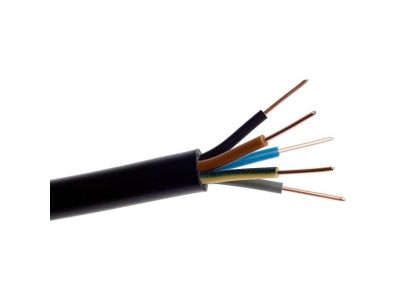

Kabel energetyczny YKY żo 5x16 RE 0,6/1kV produkcji EK Elektrokabel to wysokiej klasy przewód elektroenergetyczny zaprojektowany do pracy w wymagających instalacjach niskiego napięcia. Oznaczenie YKY wskazuje na zastosowanie pełnej izolacji polwinitowej (PVC) oraz powłoki zewnętrznej z tego samego materiału, co gwarantuje doskonałą odporność na czynniki atmosferyczne oraz uszkodzenia mechaniczne. Przekrój znamionowy każdej z pięciu żył wynosi 16 mm², co pozwala na stabilne przesyłanie energii elektrycznej przy znacznych obciążeniach prądowych, minimalizując jednocześnie spadki napięcia na dłuższych odcinkach. Konstrukcja żył typu RE (okrągła jednodrutowa) zapewnia optymalną sztywność, ułatwiając montaż w kanałach kablowych i na konstrukcjach wsporczych. Produkt wyposażony jest w żyłę ochronną (żo) w kolorze żółto-zielonym, co jest kluczowe dla zapewnienia bezpieczeństwa przeciwporażeniowego w nowoczesnych systemach TN-S.

• Napięcie znamionowe 0,6/1 kV: Przystosowany do pracy w sieciach o napięciu roboczym do 1000V.
• Pięć żył miedzianych: Pozwala na pełne wykorzystanie w układach trójfazowych z oddzielnymi przewodami N i PE.
• Izolacja polwinitowa: Zapewnia wysoką wytrzymałość dielektryczną i odporność na starzenie.
• Dostawa na bębnie: Ułatwia transport i rozwijanie kabla podczas prac ziemnych i instalacyjnych.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami zharmonizowanymi, co potwierdza jego dopuszczenie do stosowania w budownictwie i przemyśle na terenie całej Unii Europejskiej. Kabel spełnia wymagania normy PN-HD 603 S1 oraz PN-91/E-90401, co gwarantuje powtarzalność parametrów elektrycznych i mechanicznych. Posiada certyfikat CE oraz spełnia dyrektywę niskonapięciową LVD, co jest niezbędne przy odbiorach technicznych instalacji przez nadzór budowlany.

Zastosowanie

Kabel YKY żo 5x16 RE znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest dedykowany do:

• Zasilania budynków mieszkalnych i przemysłowych jako główna linia zasilająca (WLZ).
• Układania bezpośrednio w ziemi, w kanałach kablowych oraz w rurach osłonowych (np. typu AROT).
• Instalacji zewnętrznych, dzięki odporności powłoki PVC na promieniowanie UV i wilgoć.
• Zasilania maszyn i urządzeń o dużym poborze mocy w zakładach produkcyjnych.
• Pracy wewnątrz pomieszczeń, zarówno w tynku, jak i na wierzchu ścian.

Wskazówki Montażowe

Podczas instalacji kabla YKY 5x16 należy przestrzegać zasad sztuki elektroinstalacyjnej. Minimalny promień gięcia dla kabli wielożyłowych o izolacji polwinitowej wynosi zazwyczaj 15-krotność średnicy zewnętrznej kabla, co zapobiega uszkodzeniu struktury żył i izolacji. Montaż powinien odbywać się w temperaturze otoczenia nie niższej niż -5°C; w przypadku niższych temperatur kabel należy uprzednio podgrzać. Przy układaniu w ziemi zaleca się stosowanie podsypki z piasku oraz umieszczenie taśmy ostrzegawczej w kolorze niebieskim lub czerwonym (zależnie od napięcia i przeznaczenia) nad kablem. Moment dokręcania zacisków w rozdzielnicach powinien być zgodny z dokumentacją aparatury, aby zapewnić trwały styk elektryczny przy przekroju 16 mm².

FAQ

Czy kabel YKY 5x16 można układać bezpośrednio w ziemi bez osłony?
Tak, konstrukcja kabla YKY pozwala na układanie go bezpośrednio w gruncie, jednak zaleca się stosowanie warstwy piasku oraz rur osłonowych w miejscach narażonych na szczególne obciążenia mechaniczne, np. pod przejazdami.

Jaka jest różnica między żyłą RE a RM?
Oznaczenie RE oznacza żyłę okrągłą jednodrutową (sztywną), natomiast RM oznaczałoby żyłę okrągłą wielodrutową (plecioną). W przypadku przekroju 16mm², konstrukcja RE zapewnia lepszą stabilność w zaciskach śrubowych.

Czy kabel jest odporny na warunki atmosferyczne?
Tak, zewnętrzna powłoka polwinitowa (PVC) jest odporna na działanie wilgoci oraz promieniowanie słoneczne, co pozwala na stosowanie kabla na zewnątrz budynków.
