Kabel energetyczny NAYY-J 4x70 SE 0,6/1kV Enea BĘBEN | 5901854435190 Elpar

Opis i Kluczowe Cechy

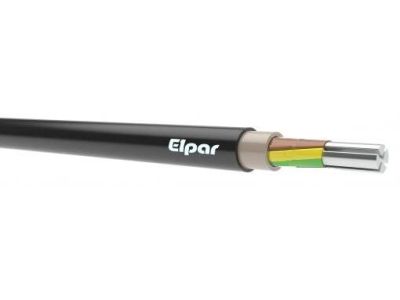

Kabel energetyczny NAYY-J 4x70 SE 0,6/1kV to wysokiej klasy rozwiązanie dedykowane do przesyłu energii elektrycznej w liniach zasilających. Produkt charakteryzuje się zastosowaniem czterech żył aluminiowych o przekroju znamionowym 70 mm² każda. Wykorzystanie aluminium jako materiału przewodzącego pozwala na znaczną redukcję masy własnej kabla przy zachowaniu optymalnych parametrów przewodzenia, co jest kluczowe przy projektowaniu rozległych sieci elektroenergetycznych. Izolacja wykonana ze specjalnie dobranego polwinitu (Y) zapewnia doskonałe właściwości dielektryczne oraz odporność na starzenie termiczne. Zewnętrzna powłoka polwinitowa (Y) chroni ośrodek kabla przed oddziaływaniem czynników zewnętrznych oraz uszkodzeniami mechanicznymi. Konstrukcja zawiera żyłę ochronną (J), co podnosi standardy bezpieczeństwa instalacji poprzez umożliwienie skutecznego uziemienia.

• Napięcie znamionowe: 0,6/1 kV, co pozwala na bezpieczną pracę w sieciach niskiego napięcia.
• Konstrukcja żył: Żyły aluminiowe (A) o kształcie sektorowym jednodrutowym (SE), optymalizujące średnicę zewnętrzną kabla.
• Izolacja i powłoka: Podwójna warstwa polwinitu (Y) gwarantująca trwałość i odporność na wilgoć.
• Żyła ochronna: Pełna zgodność z systemami TN-S dzięki zintegrowanej żyle ochronnej zielono-żółtej.

Zgodność z Normami

Kabel NAYY-J 4x70 SE produkowany przez ELPAR spełnia rygorystyczne normy krajowe i europejskie dotyczące kabli elektroenergetycznych o izolacji termoplastycznej. Produkt jest zgodny z dyrektywą niskonapięciową LVD oraz posiada certyfikację dopuszczającą go do stosowania w infrastrukturze energetycznej operatorów systemów dystrybucyjnych (np. Enea). Materiały użyte do produkcji są poddawane kontroli jakości, co zapewnia powtarzalność parametrów elektrycznych i mechanicznych w każdej partii towaru dostarczanej na bębnach.

Zastosowanie

Ten typ kabla energetycznego znajduje szerokie zastosowanie w profesjonalnym budownictwie przemysłowym oraz energetyce zawodowej. Jest idealnym rozwiązaniem do:

• Budowy przyłączy energetycznych do budynków wielorodzinnych i obiektów przemysłowych.
• Układania na stałe w ziemi, w kanałach kablowych oraz wewnątrz pomieszczeń technicznych.
• Zasilania rozdzielnic głównych i podrozdzielnic w zakładach produkcyjnych.
• Tworzenia linii zasilających w miejscach, gdzie wymagana jest wysoka wytrzymałość prądowa przy zachowaniu ekonomiki inwestycji (aluminium jako alternatywa dla miedzi).

Wskazówki Montażowe

Podczas instalacji kabla NAYY-J 4x70 SE należy zwrócić szczególną uwagę na promień gięcia, który powinien być dostosowany do średnicy zewnętrznej przewodu, aby uniknąć uszkodzenia izolacji polwinitowej. Ze względu na aluminiowe żyły, przy podłączaniu do zacisków aparatury modułowej lub szyn prądowych, zaleca się stosowanie odpowiednich końcówek kablowych (prasowanych) oraz past stykowych zapobiegających utlenianiu się aluminium. Moment dokręcania śrub w zaciskach powinien być zgodny z dokumentacją techniczną osprzętu, aby zapewnić trwały i stabilny styk elektryczny. Kabel dostarczany na bębnie ułatwia rozwijanie przy użyciu profesjonalnych stojaków kablowych, co minimalizuje ryzyko skręcenia osiowego.

FAQ

• Czy kabel NAYY-J 4x70 SE można układać bezpośrednio w ziemi? Tak, powłoka polwinitowa (Y) jest przystosowana do układania bezpośrednio w gruncie, o ile zapewniona zostanie odpowiednia podsypka piaskowa i zabezpieczenie przed uszkodzeniami mechanicznymi.
• Co oznacza skrót SE w nazwie? Skrót SE oznacza, że żyły są sektorowe (o kształcie wycinka koła) oraz jednodrutowe. Taka konstrukcja pozwala na zmniejszenie całkowitej średnicy kabla w porównaniu do żył okrągłych.
• Czy produkt nadaje się do instalacji napowietrznych? Kabel ten jest przeznaczony głównie do układania w ziemi lub wewnątrz budynków. Do linii napowietrznych dedykowane są kable o innej konstrukcji nośnej (np. AsXSn).
