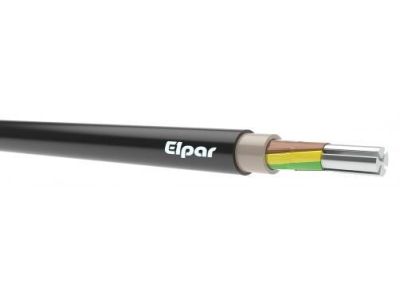

Kabel energetyczny NAY2Y-J 4x240 SE 0,6/1kV Eca, Enea BĘBEN | 5901854435183 Elpar

Opis i Kluczowe Cechy

Kabel energetyczny NAY2Y-J 4x240 SE 0,6/1kV to zaawansowane rozwiązanie dedykowane do przesyłu energii elektrycznej w liniach elektroenergetycznych niskiego napięcia. Produkt charakteryzuje się zastosowaniem czterech żył aluminiowych o przekroju znamionowym 240 mm² każda. Wykorzystanie aluminium jako materiału przewodzącego pozwala na znaczną redukcję masy własnej kabla przy zachowaniu wysokiej wydajności prądowej, co jest kluczowe przy projektowaniu rozległych sieci przesyłowych. Żyły mają kształt sektorowy jednodrutowy (SE), co optymalizuje średnicę zewnętrzną całego przewodu i ułatwia jego układanie w ograniczonych przestrzeniach.

• Izolacja polwinitowa (Y): Zapewnia doskonałe właściwości dielektryczne oraz odporność na starzenie termiczne.
• Powłoka polietylenowa (2Y): Zewnętrzna warstwa wykonana z polietylenu charakteryzuje się wysoką odpornością mechaniczną oraz niską przenikalnością wilgoci, co czyni kabel idealnym do bezpośredniego układania w ziemi.
• Żyła ochronna (J): Zintegrowana żyła ochronna zielono-żółta gwarantuje bezpieczeństwo instalacji i skuteczną ochronę przeciwporażeniową.
• Napięcie znamionowe: Przystosowany do pracy przy napięciu 0,6/1 kV, co pokrywa standardowe zapotrzebowanie przemysłowych sieci niskiego napięcia.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami branżowymi, co potwierdza jego niezawodność w profesjonalnych zastosowaniach. Kabel posiada klasę reakcji na ogień Eca zgodnie z normą EN 50575 (CPR), co określa jego zachowanie w warunkach pożarowych. Spełnia wymagania techniczne stawiane kablom elektroenergetycznym z izolacją termoplastyczną, co jest gwarancją długowieczności instalacji nawet przy pełnym obciążeniu roboczym.

Zastosowanie

Kabel NAY2Y-J 4x240 SE znajduje szerokie zastosowanie w infrastrukturze energetycznej zawodowej oraz przemysłowej. Dzięki wzmocnionej powłoce polietylenowej (2Y), jest on szczególnie polecany do:

• Budowy przyłączy energetycznych i linii zasilających w sieciach miejskich i wiejskich.
• Układania bezpośrednio w ziemi, w kanałach kablowych oraz w wodzie, o ile nie występują narażenia na silne naprężenia mechaniczne.
• Zasilania obiektów przemysłowych o dużym zapotrzebowaniu na moc.
• Instalacji zewnętrznych, gdzie wymagana jest odporność na działanie czynników atmosferycznych i wilgoci.

Wskazówki Montażowe

Podczas montażu kabla o przekroju 240 mm² należy zachować szczególną staranność i przestrzegać zasad sztuki elektroinstalacyjnej:

• Promień gięcia: Należy przestrzegać minimalnego promienia gięcia, aby uniknąć uszkodzenia struktury izolacji i powłoki zewnętrznej.
• Temperatura układania: Prace montażowe powinny być prowadzone w temperaturze otoczenia nie niższej niż -5°C. W przypadku niższych temperatur kabel wymaga wstępnego podgrzania.
• Zakończenia żył: Ze względu na aluminiowy charakter żył, należy stosować odpowiednie końcówki kablowe szczelne oraz pasty stykowe zapobiegające utlenianiu się aluminium na stykach.
• Moment dokręcania: W zaciskach aparatury należy stosować klucze dynamometryczne, aby zapewnić trwały i pewny kontakt elektryczny, eliminując ryzyko przegrzania punktowego.

FAQ

• Czy kabel NAY2Y-J można układać bezpośrednio w ziemi? Tak, powłoka polietylenowa (2Y) jest zaprojektowana specjalnie do ochrony przed wilgocią i agresywnym środowiskiem glebowym.
• Czym różni się żyła SE od innych typów? Skrót SE oznacza żyłę sektorową jednodrutową. Taki kształt pozwala na lepsze wypełnienie przestrzeni wewnątrz kabla, co zmniejsza jego średnicę zewnętrzną w porównaniu do żył okrągłych.
• Czy ten kabel nadaje się do instalacji wewnątrz budynków? Tak, jednak ze względu na klasę Eca i powłokę polietylenową, należy stosować go zgodnie z projektem ochrony przeciwpożarowej danego obiektu, pamiętając o jego przeznaczeniu głównie do linii zewnętrznych i ziemnych.
