Opis i Kluczowe Cechy

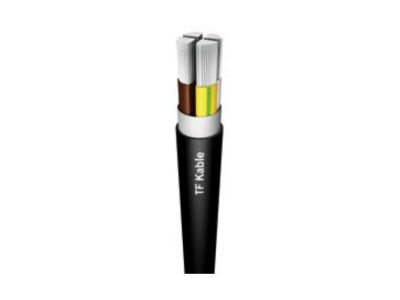

Kabel energetyczny NAY2Y-J 4x150 SE 0,6/1kV to zaawansowane rozwiązanie od renomowanego producenta TF-Kable, zaprojektowane z myślą o efektywnym przesyłaniu energii elektrycznej w sieciach niskiego napięcia. Oznaczenie NAY2Y-J wskazuje na kabel elektroenergetyczny z żyłami aluminiowymi (A), w izolacji polietylenowej (Y) oraz powłoce zewnętrznej wykonanej z polietylenu (2Y), wyposażony w żyłę ochronną (J). Przekrój znamionowy każdej z czterech żył wynosi 150 mm², co pozwala na stabilne przesyłanie wysokich prądów roboczych przy zachowaniu optymalnej masy własnej przewodu dzięki zastosowaniu aluminium.

• Konstrukcja SE: Żyły sektorowe jednodrutowe (SE) pozwalają na znaczną redukcję średnicy zewnętrznej kabla w porównaniu do żył okrągłych, co ułatwia układanie w ciasnych kanałach kablowych.
• Napięcie znamionowe: Izolacja została zaprojektowana do pracy pod napięciem 0,6/1 kV, co czyni go idealnym wyborem dla przemysłowych sieci rozdzielczych.
• Powłoka polietylenowa (PE): Zastosowanie powłoki 2Y gwarantuje wysoką odporność mechaniczną oraz doskonałą barierę przeciwwilgociową, co jest kluczowe przy układaniu bezpośrednio w ziemi.
• Klasa reakcji na ogień Eca: Produkt spełnia wymagania normy CPR, co pozwala na jego bezpieczne stosowanie w instalacjach budowlanych zgodnie z aktualnymi przepisami.

Zgodność z Normami

Produkt został wyprodukowany i przetestowany zgodnie z rygorystycznymi normami branżowymi, co gwarantuje bezpieczeństwo i długowieczność instalacji. Kabel NAY2Y-J 4x150 SE spełnia wymagania normy PN-HD 603 S1 (lub odpowiedników krajowych), co potwierdza jego parametry elektryczne i mechaniczne. Klasyfikacja Eca zgodnie z normą EN 50575 określa właściwości kabla w warunkach oddziaływania ognia, umożliwiając jego legalne stosowanie w obiektach budowlanych na terenie Unii Europejskiej.

Zastosowanie

Kabel NAY2Y-J 4x150 SE znajduje szerokie zastosowanie w profesjonalnej infrastrukturze elektroenergetycznej. Jest dedykowany przede wszystkim do:

• Budowy linii zasilających w zakładach przemysłowych i fabrykach o dużym zapotrzebowaniu na moc.
• Układania w ziemi jako główne linie zasilające od stacji transformatorowych do złączy kablowych.
• Instalacji w kanałach kablowych, na drabinkach oraz wewnątrz pomieszczeń, gdzie nie jest wymagana wyższa klasa odporności ogniowej.
• Zastosowań w energetyce zawodowej, w tym w sieciach rozdzielczych operatorów systemów dystrybucyjnych (np. Enea).

Wskazówki Montażowe

Podczas montażu kabla o przekroju 150 mm² należy przestrzegać określonych zasad technicznych, aby zapewnić bezawaryjną pracę systemu:

• Promień gięcia: Należy zachować minimalny promień gięcia, który zazwyczaj wynosi 12-15 krotność średnicy zewnętrznej kabla, aby uniknąć uszkodzenia struktury izolacji i powłoki.
• Temperatura układania: Prace montażowe powinny być prowadzone w temperaturze otoczenia nie niższej niż -5°C. W przypadku niższych temperatur kabel wymaga wstępnego podgrzania.
• Zakańczanie żył: Ze względu na aluminiowy charakter żył, należy stosować dedykowane końcówki kablowe aluminiowe lub bimetaliczne (Al-Cu) oraz pasty stykowe zapobiegające utlenianiu się powierzchni styku.
• Moment dokręcania: Przy montażu w zaciskach aparatury należy stosować klucze dynamometryczne, aby zapewnić trwały i pewny kontakt elektryczny bez ryzyka płynięcia aluminium.

FAQ

Czy kabel NAY2Y-J można układać bezpośrednio w ziemi?
Tak, dzięki powłoce z polietylenu (2Y), kabel ten charakteryzuje się wysoką odpornością na wilgoć i czynniki glebowe, co czyni go idealnym do bezpośredniego zakopywania.

Czym różni się żyła SE od żyły RE?
Żyła SE to żyła sektorowa jednodrutowa, która ma kształt wycinka koła, co pozwala na lepsze wypełnienie przestrzeni wewnątrz kabla wielożyłowego. Żyła RE jest żyłą okrągłą jednodrutową.

Czy ten kabel nadaje się do instalacji napowietrznych?
Kabel NAY2Y-J jest przeznaczony głównie do układania w ziemi lub wewnątrz budynków. Do linii napowietrznych zaleca się stosowanie dedykowanych przewodów samonośnych typu AsXSn.
