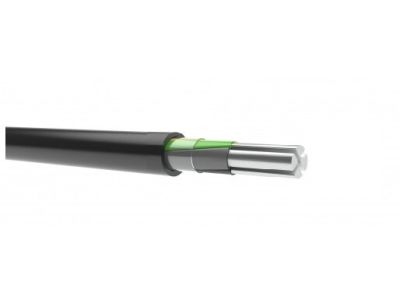

Kabel energetyczny NA2XY-J 4X35 RE 0,6/1kV BĘBEN | G-136557 TF Kable

Opis i Kluczowe Cechy

Kabel energetyczny NA2XY-J 4X35 RE 0,6/1kV to wysokiej klasy rozwiązanie od renomowanego producenta TF-Kable, zaprojektowane z myślą o efektywnym i bezpiecznym przesyle energii elektrycznej. Konstrukcja opiera się na czterech żyłach aluminiowych o przekroju znamionowym 35 mm² każda. Zastosowanie żył typu RE (okrągłe jednodrutowe) zapewnia odpowiednią sztywność i stabilność mechaniczną połączeń. Kluczowym elementem jest izolacja z polietylenu usieciowanego (XLPE), która charakteryzuje się znacznie wyższą wytrzymałością termiczną niż standardowe PVC, co pozwala na pracę żył w temperaturze do +90°C. Zewnętrzna powłoka wykonana z polwinitu (PVC) w kolorze czarnym skutecznie chroni kabel przed czynnikami zewnętrznymi oraz promieniowaniem UV.

• Żyły aluminiowe: Optymalny stosunek masy do przewodności, co ułatwia montaż na długich odcinkach.
• Izolacja XLPE: Zwiększona obciążalność prądowa i odporność na zwarcia.
• Żyła ochronna: Wyraźne oznaczenie barwne zielono-żółte dla zapewnienia bezpieczeństwa instalacji.
• Napięcie znamionowe: 0,6/1 kV, co czyni go idealnym do niskonapięciowych sieci rozdzielczych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami branżowymi, co gwarantuje jego niezawodność w profesjonalnych instalacjach elektroenergetycznych. Kabel spełnia wymagania normy PN-HD 603 S1 (lub odpowiedników krajowych), co potwierdza jego parametry techniczne i bezpieczeństwo użytkowania. Materiały użyte do produkcji powłoki zewnętrznej są odporne na rozprzestrzenianie płomienia zgodnie z normą IEC 60332-1, co podnosi poziom bezpieczeństwa pożarowego w obiektach budowlanych.

Zastosowanie

Kabel NA2XY-J 4X35 RE znajduje szerokie zastosowanie w budownictwie przemysłowym oraz infrastrukturze energetycznej. Dzięki swojej wytrzymałej konstrukcji może być układany:

• Bezpośrednio w ziemi (gruncie), bez konieczności stosowania dodatkowych osłon w sprzyjających warunkach.
• W kanałach kablowych i rurach osłonowych.
• Wewnątrz pomieszczeń, na drabinkach i korytkach kablowych.
• W betonie oraz w otwartych przestrzeniach zewnętrznych.

Jest to idealny wybór do zasilania budynków, hal produkcyjnych oraz jako element sieci rozdzielczych zakładów energetycznych.

Wskazówki Montażowe

Podczas instalacji kabla NA2XY-J 4X35 RE należy przestrzegać kilku kluczowych zasad inżynieryjnych:

• Promień gięcia: Należy zachować minimalny promień gięcia (zazwyczaj 15-krotność średnicy zewnętrznej kabla), aby uniknąć uszkodzenia izolacji i struktury żył.
• Temperatura układania: Montaż powinien odbywać się w temperaturze otoczenia nie niższej niż -5°C. W przypadku niższych temperatur kabel wymaga wstępnego podgrzania.
• Uprawnienia: Instalacja musi być przeprowadzona przez osoby posiadające odpowiednie kwalifikacje i uprawnienia SEP do prac przy instalacjach niskiego napięcia.
• Zakończenia żył: Ze względu na aluminiowy charakter żył, zaleca się stosowanie odpowiednich końcówek kablowych (prasowanych) oraz past stykowych zapobiegających utlenianiu się aluminium.

FAQ

Czy kabel NA2XY-J można stosować zamiast kabla miedzianego YKY?
Tak, jest to popularna alternatywa ekonomiczna. Należy jednak pamiętać o przeliczeniu przekroju – aluminium ma mniejszą przewodność niż miedź, dlatego zazwyczaj stosuje się większy przekrój żyły aluminiowej dla uzyskania tej samej obciążalności.

Czy kabel jest odporny na wilgoć?
Tak, powłoka polwinitowa oraz izolacja XLPE zapewniają wysoką odporność na wilgoć, co pozwala na bezpośrednie układanie kabla w ziemi oraz w betonie.

Jaka jest maksymalna temperatura pracy żył?
Dzięki izolacji z polietylenu usieciowanego (XLPE), dopuszczalna temperatura pracy żył przy obciążeniu długotrwałym wynosi +90°C, co jest wartością wyższą niż w przypadku standardowych kabli PVC (+70°C).
