Kabel energetyczny NA2XY-J 4X35 RE 0,6/1kV BĘBEN | 20231603 Prysmian

Opis i Kluczowe Cechy

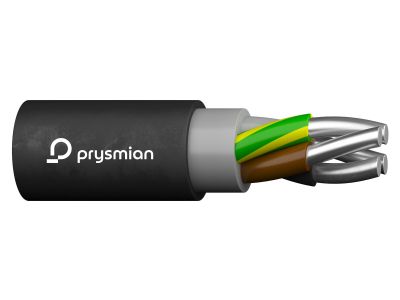

Kabel energetyczny NA2XY-J 4X35 RE 0,6/1kV marki Prysmian to wysokiej klasy rozwiązanie przeznaczone do przesyłu energii elektrycznej w stałych instalacjach. Konstrukcja oparta na czterech aluminiowych żyłach o przekroju znamionowym 35 mm² każda, wykonanych w formie okrągłej jednodrutowej (RE), zapewnia optymalny balans między lekkością a wydajnością prądową. Izolacja z polietylenu usieciowanego (XLPE) pozwala na pracę żył w temperaturze do 90°C, co znacząco podnosi obciążalność długotrwałą kabla w porównaniu do standardowej izolacji PVC. Powłoka zewnętrzna wykonana z polichlorku winylu (PVC) charakteryzuje się wysoką odpornością na czynniki atmosferyczne oraz promieniowanie UV, co gwarantuje długowieczność instalacji nawet w trudnych warunkach środowiskowych.

• Napięcie znamionowe: 0,6/1 kV, co pozwala na bezpieczne stosowanie w sieciach niskiego napięcia.
• Konstrukcja żył: Aluminiowe żyły RE (okrągłe jednodrutowe) o przekroju 35 mm² redukują wagę całego systemu przy zachowaniu parametrów elektrycznych.
• Izolacja XLPE: Wyższa odporność termiczna umożliwia przesyłanie większych mocy przy mniejszych stratach.
• Żyła ochronna: Oznaczenie -J wskazuje na obecność żółto-zielonej żyły ochronnej, kluczowej dla bezpieczeństwa przeciwporażeniowego.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami branżowymi, co potwierdza jego niezawodność w zastosowaniach przemysłowych. Kabel spełnia wymagania normy PN-HD 603 S1 (lub odpowiedników krajowych), co definiuje standardy dla kabli elektroenergetycznych o izolacji XLPE i powłoce PVC. Klasyfikacja reakcji na ogień zgodnie z rozporządzeniem CPR pozwala na precyzyjne określenie bezpieczeństwa pożarowego wewnątrz obiektów budowlanych. Materiały użyte do produkcji są wolne od substancji niebezpiecznych, co jest zgodne z dyrektywą RoHS.

Zastosowanie

Kabel NA2XY-J 4X35 RE znajduje szerokie zastosowanie w profesjonalnych systemach elektroenergetycznych. Jest idealnym wyborem do:

• Instalacji ziemnych: Bezpośrednie układanie w ziemi, pod warunkiem braku narażenia na uszkodzenia mechaniczne i korozyjne.
• Infrastruktury przemysłowej: Zasilanie maszyn, urządzeń przełączających oraz rozdzielnic w zakładach produkcyjnych.
• OZE: Wykorzystanie w systemach turbin wiatrowych oraz instalacjach fotowoltaicznych jako kable przesyłowe.
• Budownictwa kubaturowego: Prowadzenie linii zasilających w kanałach kablowych, betonie oraz na wolnym powietrzu.
• Sieci AC i DC: Uniwersalność konstrukcji pozwala na pracę w obu typach systemów zasilania.

Wskazówki Montażowe

Podczas instalacji kabla NA2XY-J 4X35 RE należy przestrzegać zasad sztuki elektroinstalacyjnej. Minimalny promień gięcia musi być zachowany, aby uniknąć uszkodzenia struktury żył aluminiowych oraz izolacji XLPE. Przy układaniu w ziemi zaleca się stosowanie podsypki piaskowej oraz taśmy ostrzegawczej, mimo że kabel dopuszcza montaż bezpośredni. Należy zwrócić szczególną uwagę na moment dokręcania zacisków w rozdzielnicach – aluminium wymaga stosowania odpowiednich końcówek kablowych (np. bimetalicznych) oraz past stykowych, aby zapobiec utlenianiu się powierzchni styku i zapewnić trwałe połączenie elektryczne. Temperatura układania nie powinna być niższa niż -5°C bez uprzedniego podgrzania kabla.

FAQ

• Czy kabel NA2XY-J można układać bezpośrednio w betonie? Tak, konstrukcja kabla pozwala na układanie w betonie, o ile nie jest on narażony na silne wibracje lub naprężenia mechaniczne bez dodatkowej osłony.
• Czym różni się NA2XY od kabla YAKY? Główną różnicą jest izolacja. NA2XY posiada izolację z polietylenu usieciowanego (XLPE), która pozwala na wyższą temperaturę pracy żył (90°C) niż standardowe PVC (70°C) stosowane w kablach YAKY.
• Czy ten kabel jest odporny na promieniowanie UV? Tak, powłoka zewnętrzna z PVC jest stabilizowana i przystosowana do pracy na wolnym powietrzu, co obejmuje odporność na działanie promieni słonecznych.
• Czy do żył aluminiowych potrzebuję specjalnych złączy? Tak, zaleca się stosowanie końcówek i złączek przystosowanych do aluminium, najlepiej bimetalicznych (Al-Cu), aby uniknąć zjawiska korozji elektrochemicznej na styku z miedzią.
