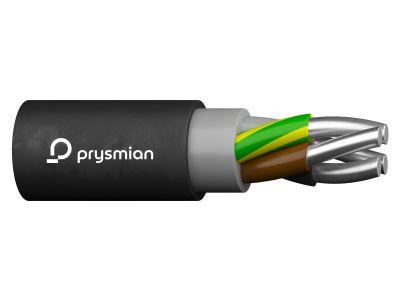

Kabel energetyczny NA2XY-J 4x240 SM 0,6/1kV BĘBEN | 20231743 Prysmian

Opis i Kluczowe Cechy

Kabel energetyczny NA2XY-J 4x240 SM 0,6/1kV to zaawansowane rozwiązanie od renomowanego producenta Prysmian, zaprojektowane z myślą o przesyłaniu energii elektrycznej w profesjonalnych sieciach elektroenergetycznych. Produkt posiada cztery żyły o przekroju znamionowym wynoszącym 240 mm² każda, co pozwala na stabilne i efektywne przesyłanie wysokich prądów w instalacjach przemysłowych. Zastosowanie żył aluminiowych (oznaczenie 'A') stanowi ekonomiczną alternatywę dla miedzi, przy zachowaniu doskonałych parametrów przewodzenia. Izolacja z polietylenu usieciowanego (2X) zapewnia podwyższoną odporność termiczną, co przekłada się na wyższą obciążalność prądową długotrwałą w porównaniu do standardowej izolacji PVC. Konstrukcja żył typu SM (sektorowa wielodrutowa) optymalizuje średnicę zewnętrzną kabla, ułatwiając jego układanie w kanałach o ograniczonej przestrzeni. Powłoka zewnętrzna wykonana z polichlorku winylu (Y) gwarantuje trwałość i odporność na czynniki atmosferyczne.

Zgodność z Normami

Kabel NA2XY-J 4x240 SM spełnia rygorystyczne normy bezpieczeństwa i jakości wymagane w branży elektroenergetycznej. Jest przystosowany do pracy przy napięciu znamionowym 0,6/1 kV, co czyni go idealnym wyborem dla niskonapięciowych sieci rozdzielczych. Produkt został zaprojektowany do pracy w systemach AC oraz DC, spełniając wymagania techniczne dla instalacji w obiektach przemysłowych oraz infrastrukturze energetyki odnawialnej, takiej jak turbiny wiatrowe. Brak konieczności stosowania dodatkowej ochrony mechanicznej w standardowych warunkach instalacji potwierdza solidność konstrukcji zgodną z europejskimi standardami kablowymi.

Zastosowanie

Wszechstronność kabla NA2XY-J pozwala na jego szerokie wykorzystanie w różnorodnych środowiskach operacyjnych. Jest on dedykowany do stałych instalacji elektrycznych, zarówno wewnątrz budynków, jak i na zewnątrz. Może być układany bezpośrednio w ziemi, w betonie, w kanałach kablowych oraz na wolnym powietrzu. Doskonale sprawdza się w zasilaniu urządzeń przełączających, lokalnych rurociągów oraz w rozbudowanych systemach przemysłowych. Dzięki swojej konstrukcji jest często wybierany do budowy przyłączy energetycznych oraz linii zasilających w farmach wiatrowych. Należy jednak pamiętać, że powłoka PVC nie powinna być narażona na bezpośrednie działanie silnych czynników korozyjnych.

Wskazówki Montażowe

Podczas montażu kabla o przekroju 240 mm² należy zwrócić szczególną uwagę na promień gięcia, aby nie uszkodzić struktury żył sektorowych oraz izolacji XLPE. Ze względu na dostawę na bębnach, zaleca się użycie profesjonalnych rozwijaków oraz rolek kablowych podczas układania w wykopach lub kanałach, co minimalizuje ryzyko uszkodzenia powłoki zewnętrznej. Choć kabel nie wymaga dodatkowej ochrony mechanicznej w standardowych warunkach, w miejscach narażonych na szczególne obciążenia (np. przejazdy pod drogami) zaleca się stosowanie rur osłonowych. Przed podłączeniem należy upewnić się, że zaciski w urządzeniach są przystosowane do przyłączenia żył aluminiowych o kształcie sektorowym i zastosować odpowiednie pasty stykowe zapobiegające utlenianiu aluminium.

FAQ

• Czy kabel NA2XY-J może być stosowany w sieciach prądu stałego? Tak, konstrukcja kabla jest w pełni odpowiednia do pracy zarówno w sieciach AC, jak i DC.
• Co oznacza skrót SM w nazwie kabla? Skrót SM oznacza żyłę sektorową wielodrutową. Taki kształt pozwala na zmniejszenie całkowitej średnicy kabla przy zachowaniu dużego przekroju czynnego przewodnika.
• Czy kabel wymaga dodatkowej osłony przy układaniu w ziemi? W normalnych warunkach eksploatacji, gdzie nie występuje ryzyko uszkodzeń mechanicznych, kabel może być układany bezpośrednio w ziemi bez dodatkowych osłon.
• Jaka jest główna zaleta izolacji XLPE (2X)? Izolacja z polietylenu usieciowanego pozwala na pracę kabla w wyższych temperaturach roboczych (do 90°C), co zwiększa jego wydajność prądową w stosunku do kabli z izolacją PVC.
