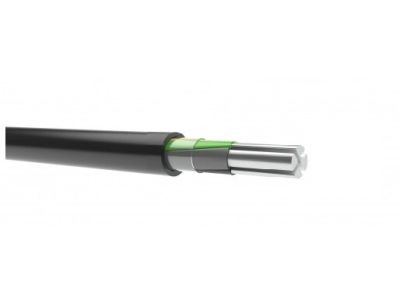

Kabel energetyczny NA2XY-J 4x240 SM 0,6/1kV BĘBEN | 110193016 Nkt

Opis i Kluczowe Cechy

Kabel energetyczny NA2XY-J 4x240 SM o napięciu znamionowym 0,6/1kV to zaawansowane rozwiązanie od renomowanego producenta NKT, zaprojektowane z myślą o przesyłaniu energii elektrycznej w liniach elektroenergetycznych niskiego napięcia. Konstrukcja opiera się na czterech żyłach aluminiowych o przekroju znamionowym 240 mm² każda. Zastosowanie żył typu SM (sektorowych wielodrutowych) pozwala na optymalizację średnicy zewnętrznej kabla przy zachowaniu wysokiej przewodności, co ułatwia układanie w kanałach kablowych. Izolacja wykonana z polietylenu usieciowanego (XLPE) umożliwia pracę żył w temperaturze do 90°C, co znacząco podnosi obciążalność prądową w porównaniu do standardowej izolacji PVC. Powłoka zewnętrzna z polichlorku winylu (PVC) zapewnia wysoką odporność na uszkodzenia mechaniczne oraz działanie czynników atmosferycznych.

• Przekrój 240 mm²: Pozwala na stabilne przesyłanie bardzo dużych mocy w sieciach przemysłowych i rozdzielczych.
• Izolacja XLPE: Gwarantuje doskonałe parametry dielektryczne oraz wyższą odporność termiczną.
• Konstrukcja SM: Sektorowy kształt żył redukuje wolne przestrzenie pod powłoką, co przekłada się na mniejszą wagę i średnicę kabla.
• Napięcie 0,6/1kV: Standard przemysłowy zapewniający bezpieczeństwo pracy w instalacjach niskiego napięcia.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami branżowymi, co potwierdza jego niezawodność w wymagających aplikacjach inżynieryjnych. Kabel spełnia wymagania normy PN-HD 603 S1 (lub odpowiedników krajowych dla kabli elektroenergetycznych o izolacji XLPE), co jest gwarancją powtarzalności parametrów technicznych. Klasyfikacja reakcji na ogień zgodnie z normą EN 50575 (CPR) pozwala na precyzyjne określenie zakresu stosowania w obiektach budowlanych pod kątem bezpieczeństwa pożarowego. Każdy bęben przechodzi rygorystyczne testy napięciowe i rezystancyjne w laboratoriach NKT.

Zastosowanie

Kabel NA2XY-J 4x240 SM znajduje szerokie zastosowanie w infrastrukturze energetycznej oraz ciężkim przemyśle. Jest idealnym rozwiązaniem do budowy przyłączy energetycznych, zasilania rozdzielnic głównych w zakładach produkcyjnych oraz tworzenia magistrali przesyłowych w elektrowniach i farmach fotowoltaicznych. Dzięki swojej konstrukcji może być układany bezpośrednio w ziemi, w kanałach kablowych, na drabinkach oraz wewnątrz pomieszczeń, o ile nie jest narażony na ekstremalne naprężenia mechaniczne. Odporność na wilgoć i niskie temperatury sprawia, że jest to kabel dedykowany do pracy w trudnych warunkach środowiskowych.

Wskazówki Montażowe

Podczas montażu kabla o tak dużym przekroju należy zwrócić szczególną uwagę na dopuszczalny promień gięcia, który zazwyczaj wynosi 15-krotność średnicy zewnętrznej kabla. Prace powinny być prowadzone w temperaturze otoczenia nie niższej niż -5°C (chyba że kabel został wcześniej podgrzany). Przy układaniu w ziemi należy zastosować odpowiednią podsypkę z piasku oraz taśmę ostrzegawczą. Ze względu na aluminiowe żyły, przy wykonywaniu połączeń w zaciskach aparatury, konieczne jest stosowanie odpowiednich końcówek kablowych (prasowanych) oraz past stykowych zapobiegających utlenianiu się aluminium, co zapewnia długotrwały i bezawaryjny styk elektryczny.

FAQ

• Czy kabel NA2XY-J może być stosowany wewnątrz budynków? Tak, powłoka PVC pozwala na stosowanie kabla wewnątrz obiektów, przy zachowaniu odpowiednich przepisów dotyczących ochrony przeciwpożarowej.
• Jaka jest główna różnica między NA2XY a YAKY? Główną różnicą jest izolacja. NA2XY posiada izolację z polietylenu usieciowanego (XLPE), co pozwala na wyższą temperaturę pracy żył (90°C) w stosunku do izolacji PVC w kablach YAKY (70°C).
• Czy produkt jest dostarczany na bębnie? Tak, ze względu na wagę i gabaryty, kabel NA2XY-J 4x240 SM jest dostarczany na bębnach transportowych, co ułatwia jego rozwijanie przy użyciu profesjonalnych stojaków kablowych.
