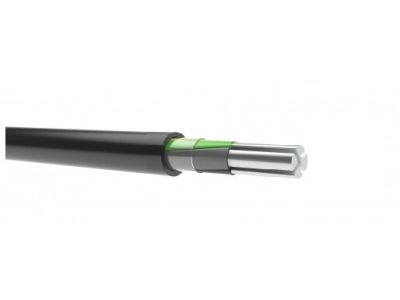

Kabel energetyczny NA2XY-J 4x120 SE 0,6/1kV BĘBEN | WACN604P00EEA0J Eltrim

Opis i Kluczowe Cechy

Kabel energetyczny NA2XY-J 4x120 SE 0,6/1kV produkcji renomowanej marki ELTRIM to zaawansowane rozwiązanie dedykowane do przesyłu energii elektrycznej w liniach elektroenergetycznych niskiego napięcia. Konstrukcja oparta na czterech żyłach aluminiowych o przekroju znamionowym 120 mm² każda, charakteryzuje się kształtem sektorowym jednodrutowym (SE), co pozwala na znaczną redukcję średnicy zewnętrznej kabla przy zachowaniu pełnej wydajności prądowej. Izolacja wykonana z polietylenu usieciowanego (XLPE) umożliwia pracę żył w temperaturze do +90°C, co przekłada się na wyższą obciążalność długotrwałą w porównaniu do standardowej izolacji PVC. Powłoka zewnętrzna z polichlorku winylu (PVC) w kolorze czarnym jest odporna na promieniowanie UV oraz czynniki atmosferyczne, co gwarantuje wieloletnią eksploatację bez utraty parametrów dielektrycznych.

• Żyły aluminiowe: Zastosowanie aluminium redukuje wagę instalacji oraz koszty inwestycyjne przy zachowaniu wysokich parametrów przewodzenia.
• Izolacja XLPE: Polietylen usieciowany zapewnia doskonałą odporność termiczną i mechaniczną.
• Konstrukcja SE: Sektorowy kształt żył optymalizuje przestrzeń wewnątrz kabla, ułatwiając jego układanie w korytach i rurach osłonowych.
• Napięcie znamionowe: Przystosowany do pracy w sieciach o napięciu 0,6/1 kV.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami branżowymi, co potwierdza jego bezpieczeństwo i niezawodność w profesjonalnych instalacjach. Kabel spełnia wymagania normy PN-HD 603 S1 (lub odpowiedników krajowych), co definiuje standardy dla kabli energetycznych na napięcie znamionowe 0,6/1 kV. Dodatkowo, produkt jest zgodny z dyrektywą niskonapięciową LVD oraz posiada certyfikację CE. Klasyfikacja reakcji na ogień zgodnie z normą EN 50575 (CPR) pozwala na precyzyjne określenie zakresu stosowania kabla wewnątrz obiektów budowlanych pod kątem bezpieczeństwa pożarowego.

Zastosowanie

Kabel NA2XY-J 4x120 SE znajduje szerokie zastosowanie w sektorze przemysłowym oraz energetyce zawodowej. Jest idealnym rozwiązaniem do:

• Budowy przyłączy energetycznych do budynków wielorodzinnych i zakładów produkcyjnych.
• Zasilania głównych rozdzielnic elektrycznych w obiektach przemysłowych.
• Układania bezpośrednio w ziemi, w kanałach kablowych oraz na konstrukcjach wsporczych wewnątrz i na zewnątrz pomieszczeń.
• Tworzenia linii zasilających w elektrowniach wiatrowych i farmach fotowoltaicznych, gdzie kluczowa jest trwałość i odporność na przeciążenia.

Wskazówki Montażowe

Podczas instalacji kabla NA2XY-J 4x120 SE należy przestrzegać zasad sztuki elektroinstalacyjnej. Minimalny promień gięcia dla kabli wielożyłowych o tej konstrukcji wynosi zazwyczaj 12-krotność średnicy zewnętrznej kabla, co zapobiega uszkodzeniu izolacji XLPE. Podczas układania w niskich temperaturach (poniżej -5°C), kabel należy podgrzać, aby uniknąć pęknięć powłoki PVC. Przy podłączaniu żył aluminiowych do zacisków aparatury, konieczne jest użycie odpowiednich końcówek kablowych (prasowanych) oraz pasty stykowej, która zapobiega utlenianiu się aluminium i zapewnia trwały kontakt elektryczny. Należy również zwrócić uwagę na odpowiedni moment dokręcania śrub w zaciskach, zgodnie z dokumentacją techniczną osprzętu.

FAQ

• Czy kabel NA2XY-J można układać bezpośrednio w ziemi? Tak, powłoka zewnętrzna PVC jest przystosowana do bezpośredniego układania w gruncie, pod warunkiem zachowania odpowiedniej podsypki piaskowej i zabezpieczenia przed uszkodzeniami mechanicznymi.
• Czym różni się izolacja XLPE od zwykłego PVC? Izolacja XLPE (polietylen usieciowany) pozwala na wyższą temperaturę pracy żyły (90°C vs 70°C), co zwiększa dopuszczalną obciążalność prądową kabla.
• Czy żyły sektorowe wymagają specjalnych końcówek? Tak, do żył o przekroju sektorowym (SE) należy stosować dedykowane końcówki kablowe lub przed zaprasowaniem przeformować końcówkę żyły na okrągło za pomocą odpowiednich matryc.
