Kabel energetyczny NA2XY-J 4x120 SE 0,6/1kV BĘBEN | 20231742 Prysmian

Opis i Kluczowe Cechy

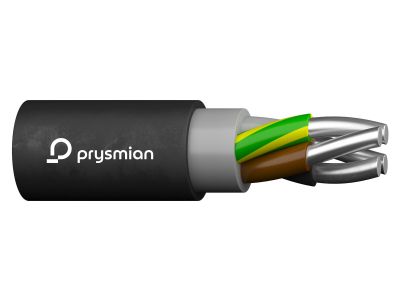

Kabel energetyczny NA2XY-J 4x120 SE 0,6/1kV to zaawansowane rozwiązanie od renomowanego producenta Prysmian, zaprojektowane z myślą o profesjonalnych systemach zasilania. Konstrukcja opiera się na czterech aluminiowych żyłach o przekroju znamionowym 120 mm² każda. Zastosowanie żył o kształcie sektorowym (SE) pozwala na znaczną redukcję średnicy zewnętrznej całego kabla w porównaniu do żył okrągłych, co ułatwia układanie w ciasnych przestrzeniach przy zachowaniu pełnej wydajności prądowej. Izolacja wykonana z polietylenu usieciowanego (XLPE) umożliwia pracę żył w temperaturze do 90°C, co przekłada się na wyższą obciążalność długotrwałą w stosunku do kabli w izolacji PVC. Powłoka zewnętrzna z polichlorku winylu (PVC) zapewnia niezbędną odporność na czynniki środowiskowe w miejscach, gdzie nie występuje ryzyko narażenia na substancje korozyjne.

• Napięcie znamionowe: 0,6/1 kV, co czyni go idealnym do niskonapięciowych sieci rozdzielczych.
• Konstrukcja żył: Aluminiowe żyły sektorowe (SE) optymalizujące wagę i gabaryty przewodu.
• Izolacja XLPE: Wyższa odporność termiczna i lepsze parametry dielektryczne.
• Żyła ochronna: Oznaczenie -J wskazuje na obecność zielono-żółtej żyły ochronnej.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami branżowymi dotyczącymi kabli elektroenergetycznych niskiego napięcia. Spełnia wymagania w zakresie bezpieczeństwa pożarowego oraz parametrów mechanicznych stawianych kablom typu NA2XY. Dzięki certyfikacji Prysmian, użytkownik ma pewność powtarzalności parametrów technicznych oraz wysokiej jakości użytych surowców, co jest kluczowe dla bezawaryjnej eksploatacji infrastruktury krytycznej.

Zastosowanie

Kabel NA2XY-J 4x120 SE znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest dedykowany do:

• Sieci przesyłowych: Praca w sieciach prądu przemiennego (AC) oraz stałego (DC).
• Instalacji ziemnych: Bezpośrednie układanie w ziemi w miejscach, gdzie nie są wymagane dodatkowe osłony mechaniczne.
• Przemysłu: Zasilanie rozdzielnic, urządzeń przełączających oraz ciężkich maszyn produkcyjnych.
• OZE: Idealny do wyprowadzenia mocy z turbin wiatrowych oraz farm fotowoltaicznych.
• Infrastruktury: Układanie w kanałach kablowych, betonie oraz na wolnym powietrzu w instalacjach stałych.

Wskazówki Montażowe

Podczas instalacji kabla NA2XY-J 4x120 SE należy zwrócić szczególną uwagę na promień gięcia, który musi być dostosowany do średnicy zewnętrznej przewodu, aby uniknąć uszkodzenia izolacji XLPE. Ze względu na aluminiowe żyły, przy podłączaniu do zacisków aparatury modułowej lub szyn prądowych, zaleca się stosowanie odpowiednich końcówek kablowych oraz past stykowych zapobiegających utlenianiu się aluminium. Należy przestrzegać dopuszczalnych sił naciągu podczas wciągania kabla do kanałów. Kabel nie powinien być instalowany w miejscach narażonych na bezpośrednie działanie czynników korozyjnych mogących degradować powłokę PVC.

FAQ

• Czy kabel można układać bezpośrednio w betonie? Tak, konstrukcja kabla pozwala na układanie w betonie, pod warunkiem, że nie jest on narażony na uszkodzenia mechaniczne podczas zalewania i eksploatacji.
• Jaka jest główna zaleta żył sektorowych (SE)? Żyły sektorowe pozwalają na uzyskanie mniejszej średnicy zewnętrznej kabla przy zachowaniu tego samego przekroju poprzecznego, co ułatwia montaż w korytach i przepustach.
• Czy kabel posiada żyłę ochronną? Tak, oznaczenie -J w nazwie produktu gwarantuje obecność żyły ochronnej w kolorze zielono-żółtym.
