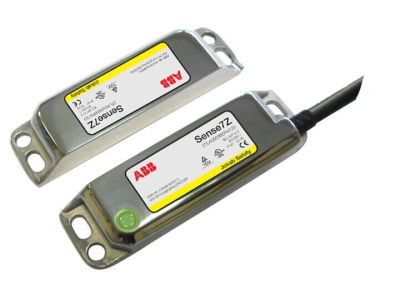

Jokab Safety, Sense7Z 5M, magnetyczny wyłącznik bezpieczeństwa, obudowa stalowa z kablem 5m | 2TLA050056R5120 ABB

Alternatywny kod produktu: 2TLA050056R5120

Opis i Kluczowe Cechy

Magnetyczny wyłącznik bezpieczeństwa Jokab Safety Sense7Z 5M (symbol 2TLA050056R5120) to zaawansowane urządzenie blokujące przeznaczone do zabezpieczania ruchomych elementów maszyn i urządzeń, takich jak bramy, włazy czy osłony. Pracuje w systemie bezdotykowym z kodowanym polem magnetycznym, zapewniając wysoki poziom bezpieczeństwa PL e oraz certyfikację SIL3. Wyposażony w 2 styki NC (normalnie zamknięte) i 1 NO (normalnie otwarty), diodę LED sygnalizującą stan pracy oraz 5-metrowy kabel (8 przewodów) do podłączenia w obwodzie sterowania.

• Kodowany system magnetyczny: Zapewnia wysoki poziom zabezpieczenia przed fałszywymi sygnałami i nieautoryzowanym dostępem – blokada aktywuje się tylko przy obecności dedykowanego aktywatora.
• 2 styki NC + 1 NO: Pozwala na elastyczne projektowanie obwodów bezpieczeństwa z redundancją styku oraz sygnalizacją stanu (np. otwarcia osłony).
• Obudowa ze stali nierdzewnej: Odporna na korozję i ekstremalne temperatury, idealna do pracy w trudnych warunkach przemysłowych oraz w środowiskach agresywnych chemicznie.
• Dioda LED sygnalizacyjna: Umożliwia szybką weryfikację stanu urządzenia – świecenie informuje o aktywnej blokadzie lub obecności aktywatora.
• Długość kabla 5m (8 przewodów): Ułatwia elastyczne prowadzenie przewodów w maszynie, redukując potrzebę stosowania dodatkowych łączówek lub przedłużaczy.

Zgodność z Normami

Wyłącznik spełnia wymagania normy EN ISO 13849-1 (PL e) oraz IEC 61508 (SIL3) dotyczące systemów bezpieczeństwa maszyn. Posiada certyfikat CE i deklarację zgodności z dyrektywami maszynowymi UE. Materiał obudowy oraz stopień ochrony zostały dobrane zgodnie z normami dla urządzeń pracujących w trudnych warunkach.

Zastosowanie

Magnetyczny wyłącznik Sense7Z 5M znajduje zastosowanie w systemach bezpieczeństwa maszyn przemysłowych, gdzie wymagane jest niezawodne zabezpieczenie ruchomych części przed niekontrolowanym uruchomieniem.

• Zabezpieczanie bram i włazów w maszynach pakujących, prasach i obrabiarkach.
• Blokowanie osłon ruchomych w liniach produkcyjnych i zautomatyzowanych systemach transportowych.
• Ochrona operatorów w strefach niebezpiecznych – blokada aktywuje się przy otwarciu osłony lub drzwi.
• Systemy awaryjnego zatrzymania zintegrowane z obwodami bezpieczeństwa maszyn.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Urządzenie należy zamontować w taki sposób, aby aktywator znajdował się w polu magnetycznym czujnika podczas blokady. Kabel prowadzić w sposób chroniący go przed przecięciem, przecieraniem i działaniem wysokich temperatur. Podłączenie elektryczne wykonać zgodnie z schematem obwodu bezpieczeństwa, zapewniając odpowiednią klasę odporności na zwarcia i przeciążenia. Regularnie sprawdzać stan połączeń i sygnalizację diodową.

FAQ

• Czy wyłącznik Sense7Z 5M wymaga dodatkowego zasilania? Nie – urządzenie nie wymaga zewnętrznego zasilania do pracy w trybie blokady magnetycznej. Sygnalizacja LED oraz styki są zasilane z obwodu sterowania maszyny.
• Jaka jest maksymalna odległość między czujnikiem a aktywatorem? Dokładny zakres nie został podany w danych produktu. Zaleca się zapoznanie z dokumentacją techniczną producenta w celu określenia optymalnego położenia.
• Czy wyłącznik nadaje się do zastosowań w strefach zagrożonych wybuchem? Obudowa ze stali nierdzewnej i konstrukcja urządzenia nie są certyfikowane do pracy w atmosferze wybuchowej (ATEX). Stosować wyłącznie w środowiskach zgodnych z parametrami podanymi w specyfikacji.
