Jednostka sterująca zaawansowana LUCB klasa 10 8-32A 110-220VDC/AC | LUCB32FU Schneider Electric

Opis i Kluczowe Cechy

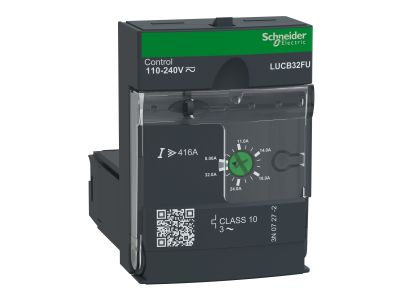

Zaawansowana jednostka sterująca LUCB32FU z rodziny TeSys U marki Schneider Electricder Electric zapewnia podstawowe zabezpieczenie przeciążeniowe oraz zaawansowane funkcje sterowania i komunikacji dla silników indukcyjnych. Charakteryzuje się klasą wyzwalania 10, regulowanym zakresem prądowym 8…32 A oraz napięciem sterującym 110…240 V AC / 110…220 V DC, co umożliwia elastyczne dopasowanie do różnych aplikacji napędowych.

• Klasa wyzwalania przeciążeniowego 10: Szybkie odcięcie w przypadku przeciążenia – skuteczna ochrona silnika przed uszkodzeniem termicznym.
• Regulowany zakres prądowy 8…32 A: Precyzyjne dopasowanie zabezpieczenia do rzeczywistego prądu znamionowego silnika, optymalizacja ochrony.
• Napięcie sterujące 110…240 V AC / 110…220 V DC: Uniwersalne zasilanie elektroniki sterującej – łatwość integracji w instalacjach AC i DC.
• Moc silnika do 18,5 kW przy 690 V AC: Odpowiedni do zabezpieczania silników o znacznej mocy w aplikacjach przemysłowych.
• Komunikacja poprzez moduły rozszerzeń (LUFC, LUFDA, LUFV, LUFW itd.): Możliwość integracji z systemami automatyki i zdalnego monitorowania stanu pracy.
• Kompensacja temperaturowa od -25 do +70 °C: Stabilne parametry zabezpieczenia w zmiennych warunkach otoczenia.

Zgodność z Normami

Jednostka sterująca LUCB32FU spełnia wymagania norm IEC 60947-6-2 oraz UL 508, co potwierdza jej przydatność w instalacjach przemysłowych zgodnych z europejskimi i amerykańskimi standardami.

Zastosowanie

Moduł przeznaczony jest do montażu w rozrusznikach silnikowych TeSys U jako podstawowy element zabezpieczenia i sterowania. Stosowany w szafach sterowniczych maszyn oraz w instalacjach automatyki budynkowej i przemysłowej.

• Zabezpieczenie przeciążeniowe oraz sterowanie silnikami trójfazowymi w kategoriach użytkowania AC-41, AC-43, AC-44.
• Integracja z systemami automatyki (PLC, sterowniki) za pośrednictwem dedykowanych modułów komunikacyjnych LUFC, LUFDA, LUFV, LUFW.
• Praca w sieciach zasilających 400 V, 500 V i 690 V AC 50/60 Hz – ochrona silników o mocy do 15…18,5 kW w zależności od napięcia.
• Zastosowanie w aplikacjach wymagających kompensacji temperaturowej w zakresie od -25 do +70 °C, np. w przemyśle wydobywczym, maszynowym czy HVAC.

Wskazówki Montażowe

Montaż jednostki sterującej LUCB32FU może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicach lub szafach sterowniczych. Przekroje przewodów należy dobrać zgodnie z obciążalnością prądową ustaloną dla danego zakresu prądowego. Momenty dokręcania połączeń elektrycznych oraz nastawy prądu należy realizować według dokumentacji producenta.

FAQ

• Jaki jest zakres nastawczy prądu zabezpieczenia przeciążeniowego? Zakres nastawczy wynosi od 8 do 32 A, a klasa wyzwalania to 10, co zapewnia szybką reakcję na przeciążenie.
• Czy jednostka LUCB32FU współpracuje z modułami komunikacyjnymi? Tak, jest kompatybilna z modułami LUFC00, LUFDA01, LUFDA10, LUFDH11, LUFN, LUFV2 oraz LUFW10, umożliwiającymi zdalne sterowanie i monitoring.
• Jakie napięcie sterujące jest wymagane do zasilania elektroniki jednostki? Napięcie sterujące może wynosić 110…240 V AC (50/60 Hz) lub 110…220 V DC, co pozwala na elastyczne wpięcie w różne obwody pomocnicze.
