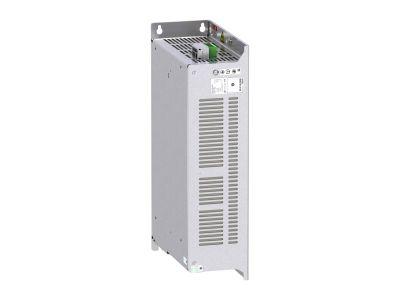

Jednostka regeneracyjna, 7.5kW, do przemiennika częstotliwości Altivar | ATVRU75N4 Schneider Electric

Opis i Kluczowe Cechy

Jednostka regeneracyjna Schneider Electric ATVRU75N4 (Altivar Regen) o mocy znamionowej 7,5 kW umożliwia odzysk energii hamowania do sieci zasilającej AC, zwiększając efektywność energetyczną układów napędowych. Wyposażona we wbudowany filtr EMC (zgodny z IEC 61800-3) ogranicza zakłócenia elektromagnetyczne, a stopień ochrony IP20 oraz temperatura pracy do 50 °C pozwalają na instalację w standardowych szafach sterowniczych. Urządzenie o szerokości 80 mm, wysokości 337 mm i głębokości 175 mm (waga 6 kg) zapewnia oszczędność miejsca w rozdzielnicy.

• Moc znamionowa 7,5 kW: dedykowana do pracy z przemiennikami częstotliwości Altivar o zbliżonej mocy, pozwala na efektywne hamowanie z odzyskiem energii bez użycia rezystorów dynamicznych.
• Wbudowany filtr EMC (IEC 61800-3): redukuje emisję zaburzeń przewodzonych, ułatwiając spełnienie wymogów kompatybilności elektromagnetycznej w instalacjach przemysłowych.
• Temperatura pracy do 50 °C: gwarantuje stabilną pracę w trudnych warunkach otoczenia, np. w nieklimatyzowanych halach produkcyjnych.
• Kompatybilność z napędami ATV320, ATV340, ATV900: pełna integracja z rodziną Altivar – odzysk energii działa bez konieczności stosowania dodatkowych akcesoriów interfejsowych.
• Montaż pionowy lub poziomy: elastyczność instalacyjna dopasowana do układu szafy sterowniczej; urządzenie nie wymaga specjalnej orientacji.

Zgodność z Normami

Jednostka regeneracyjna ATVRU75N4 spełnia wymagania norm IEC 61800-3 (kompatybilność elektromagnetyczna dla układów napędowych mocy) oraz IEC 61800-5-1 (bezpieczeństwo elektryczne). Posiada oznaczenie CE i jest zgodna z dyrektywami środowiskowymi RoHS, WEEE, a także z programem Green Premium firmy Schneider Electric, który zapewnia pełną przejrzystość wpływu na środowisko oraz zgodność z najnowszymi przepisami.

Zastosowanie

Jednostka regeneracyjna ATVRU75N4 przeznaczona jest do odzysku energii w układach napędowych wymagających hamowania w ciężkich warunkach obciążenia. Sprawdza się w aplikacjach, gdzie tradycyjne rezystory hamowania generują nadmiar ciepła.

• Obróbka materiałów: maszyny takie jak tokarki, frezarki czy szlifierki – częste cykle hamowania o dużym momencie.
• Transport materiałów: przenośniki taśmowe, podajniki – potrzeba szybkiego zatrzymania przy zmiennym obciążeniu.
• Dźwiganie i precyzyjne pozycjonowanie: suwnice, wciągarki, dźwigi – wymagają płynnego hamowania i odzysku energii.
• Automatyka maszyn i linii produkcyjnych: integracja z systemem EcoStruxure Machine przez DTM umożliwia konfigurację, sterowanie i diagnostykę bezpośrednio z oprogramowania SoMachine i SoMove.

Wskazówki Montażowe

Montaż jednostki regeneracyjnej ATVRU75N4 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej. Przyłącza przewodów należy wykonać zgodnie z dokumentacją producenta – momenty dokręcania oraz przekrój przewodów dobrać do prądu obciążenia. Dopuszcza się montaż w pozycji pionowej oraz poziomej, z zachowaniem odstępów wentylacyjnych zalecanych w karcie katalogowej. Zaleca się stosowanie w szafach o stopniu ochrony co najmniej IP20.

FAQ

• Czy jednostka regeneracyjna ATVRU75N4 wymaga zewnętrznego rezystora hamowania? Nie – urządzenie przesyła energię hamowania bezpośrednio do sieci AC, eliminując potrzebę stosowania rezystorów dynamicznych oraz związane z nimi straty ciepła.
• Z jakimi przemiennikami Altivar współpracuje ten model? Jednostka jest kompatybilna z napędami ATV320, ATV340 oraz ATV900. Przed integracją należy sprawdzić wersje oprogramowania sprzętowego zgodnie z tabelą kompatybilności Schneider Electric.
• Jaki stopień ochrony posiada ATVRU75N4 i gdzie można go instalować? Stopień ochrony wynosi IP20, dlatego urządzenie przeznaczone jest do montażu wewnątrz obudów rozdzielnic i szaf sterowniczych. Może pracować w temperaturze otoczenia do 50 °C.
