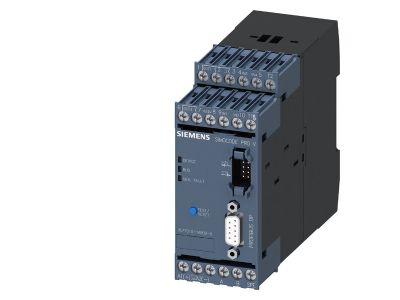

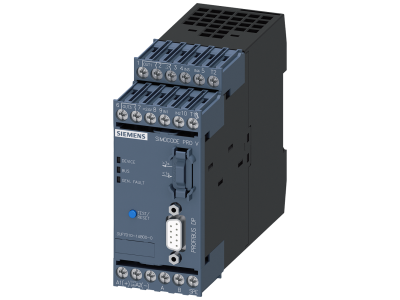

Jednostka podstawowa 2 Simocode Pro V, złącze Profibus DP 12Mbit/s, RS485, 24VDC, 4wej./3wyj. | 3UF7010-1AB00-0 Siemens

Alternatywny kod produktu: 3UF70101AB000

Opis i Kluczowe Cechy

Jednostka podstawowa 2 Simocode Pro V (numer katalogowy 3UF7010-1AB00-0) to zaawansowane urządzenie do sterowania i ochrony silników, wyposażone w złącze Profibus DP 12 Mbit/s oraz interfejs RS485. Zasilana napięciem 24 V DC, oferuje 4 wejścia sygnałowe i 3 wyjścia przekaźnikowe. Dzięki wbudowanej ochronie termistorowej oraz możliwości rozszerzenia o dodatkowe moduły stanowi elastyczne rozwiązanie dla nowoczesnych systemów automatyki.

• Interfejs Profibus DP 12 Mbit/s: Zapewnia szybką i niezawodną wymianę danych z nadrzędnymi sterownikami PLC, skracając czasy odpowiedzi w aplikacjach czasu rzeczywistego.
• Zasilanie 24 V DC: Niskie napięcie bezpieczeństwa upraszcza integrację z typowymi zasilaczami przemysłowymi i minimalizuje ryzyko porażenia.
• 4 wejścia sygnałowe: Umożliwiają podłączenie czujników, przycisków lub sygnałów binarnych do monitorowania stanu procesu.
• 3 wyjścia przekaźnikowe (monostabilne): Bezpośrednio sterują odbiornikami (np. stycznikami, zaworami) – po zaniku napięcia styki wracają do stanu spoczynkowego, co zwiększa bezpieczeństwo w przypadku awarii zasilania.
• Ochrona termistorowa: Umożliwia bezpośrednie podłączenie termistorów PTC (np. w silnikach) w celu wykrywania przegrzania i odcięcia zasilania, chroniąc uzwojenia przed uszkodzeniem.
• Możliwość rozszerzenia o dodatkowe moduły: System można rozbudowywać o moduły wejść/wyjść lub komunikacyjne, dostosowując funkcjonalność do rosnących wymagań instalacji.

Zgodność z Normami

Urządzenie spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zostało zaprojektowane i wyprodukowane zgodnie z uznanymi standardami branżowymi, dzięki czemu nadaje się do stosowania w instalacjach przemysłowych wymagających wysokiej niezawodności.

Zastosowanie

Jednostka podstawowa Simocode Pro V znajduje zastosowanie wszędzie tam, gdzie potrzebne jest zaawansowane sterowanie i ochrona silników elektrycznych w połączeniu z komunikacją Profibus. Sprawdza się w systemach automatyki przemysłowej oraz w rozdzielnicach sterowniczych.

• Sterowanie i ochrona silników z termistorami PTC w agregatach pompowych, wentylatorach i przenośnikach.
• Komunikacja z nadrzędnym sterownikiem PLC przez sieć Profibus DP – wymiana danych o stanie urządzenia, alarmów i wartości pomiarowych.
• Rozbudowa istniejących systemów sterowania, gdzie wymagana jest łatwa integracja z magistralą RS485 oraz przyszłościowa skalowalność poprzez dodatkowe moduły.
• Automatyka budynkowa i przemysłowa – monitorowanie i sterowanie pracą silników w centralach wentylacyjnych, sprężarkach czy maszynach produkcyjnych.

Wskazówki Montażowe

Montaż jednostki podstawowej Simocode Pro V powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do mocowania na szynie DIN TH35 w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Dokręć śruby zacisków momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobierz do prądu obciążenia (napięcie 24 V DC wymaga odpowiedniego doboru przekroju ze względu na dopuszczalny spadek napięcia). Nie przekraczaj wartości znamionowych podanych na tabliczce znamionowej.

FAQ

• Jakie jest napięcie zasilania jednostki podstawowej Simocode Pro V? Urządzenie jest zasilane napięciem 24 V DC, co jest standardem w automatyce przemysłowej i pozwala na łatwą integrację z typowymi zasilaczami.
• Czy jednostkę podstawową można rozszerzyć o dodatkowe moduły? Tak, konstrukcja Simocode Pro V przewiduje możliwość rozbudowy o moduły wejść/wyjść lub komunikacyjne, co umożliwia dostosowanie systemu do rosnących potrzeb instalacji.
• Jaki jest tryb pracy wyjść przekaźnikowych? Wyjścia przekaźnikowe są monostabilne – po zaniku napięcia sterującego styki wracają do stanu spoczynkowego, co zwiększa bezpieczeństwo w przypadku awarii zasilania.
