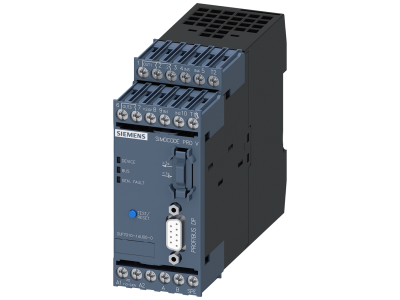

Jednostka podstawowa 2 Simocode Pro V, złącze Profibus DP 12Mbit/s, RS485, 110-24024V AC/DC, 4wej./3 | 3UF7010-1AU00-0 Siemens

Alternatywny kod produktu: 3UF70101AU000

Opis i Kluczowe Cechy

Jednostka podstawowa Simocode Pro V (symbol 3UF7010-1AU00-0) to zaawansowany moduł sterowania i monitorowania silników elektrycznych, wyposażony w interfejs Profibus DP o prędkości 12 Mbit/s oraz złącze RS485. Urządzenie oferuje 4 wejścia cyfrowe i 3 wyjścia przekaźnikowe monostabilne, a także wbudowaną ochronę termistorową. Zasilane napięciem 110–240 V AC/DC, zapewnia elastyczność w różnorodnych instalacjach przemysłowych. Możliwość rozbudowy o dodatkowe moduły czyni je skalowalnym rozwiązaniem do złożonych systemów automatyki.

• Interfejs Profibus DP 12 Mbit/s: szybka i niezawodna komunikacja z nadrzędnym systemem sterowania, umożliwiająca wymianę danych w czasie rzeczywistym i łatwą integrację z sieciami przemysłowymi.
• 4 wejścia cyfrowe / 3 wyjścia przekaźnikowe monostabilne: elastyczne podłączenie czujników i siłowników; wyjścia przekaźnikowe w stanie bezprądowym powracają do pozycji spoczynkowej, co zwiększa bezpieczeństwo instalacji.
• Ochrona termistorowa: zabezpiecza silnik przed przegrzaniem poprzez monitorowanie temperatury uzwojeń – przedłuża żywotność napędu i minimalizuje ryzyko awarii.
• Monostabilne wyjścia przekaźnikowe: gwarantują automatyczne wyłączenie w przypadku zaniku napięcia, co jest kluczowe dla bezpieczeństwa osób i maszyn.
• Możliwość rozszerzenia o dodatkowe moduły: umożliwia stopniową rozbudowę systemu o moduły I/O, co pozwala dostosować konfigurację do konkretnych potrzeb aplikacji bez wymiany całego układu.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i jest oznakowany znakiem CE. Urządzenie zostało zaprojektowane zgodnie z europejskimi normami dotyczącymi bezpieczeństwa użytkowania oraz kompatybilności elektromagnetycznej (EMC) dla aparatury sterowniczej i automatyki przemysłowej. Montaż i eksploatacja zgodne z dokumentacją techniczną producenta gwarantują zachowanie deklarowanych parametrów.

Zastosowanie

Jednostka podstawowa Simocode Pro V znajduje zastosowanie w nowoczesnych systemach automatyki przemysłowej do kompleksowego sterowania i monitorowania silników elektrycznych, zwłaszcza w aplikacjach wymagających komunikacji w standardzie Profibus DP.

• Sterowanie silnikami w liniach produkcyjnych, układach transportu i obrabiarkach z integracją w sieci Profibus DP – zapewnia szybki przesył danych i centralny nadzór.
• Ochrona termistorowa silników w pompach, wentylatorach, sprężarkach i agregatach – zabezpiecza przed przegrzaniem w krytycznych procesach technologicznych.
• Rozszerzone monitorowanie i diagnostyka pracy silnika poprzez interfejs RS485 – umożliwia zdalny odczyt parametrów i szybkie wykrywanie nieprawidłowości.
• Rozbudowa o dodatkowe moduły I/O w rozdzielnicach sterowniczych – pozwala elastycznie zwiększać liczbę sygnałów w miarę rozwoju instalacji.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP, zgodnie z obowiązującymi przepisami i zaleceniami producenta. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Moduł przeznaczony jest do montażu na szynie TH35/DIN w rozdzielnicy elektrycznej. Momenty dokręcania zacisków przyłączeniowych oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną, uwzględniając maksymalne obciążenie prądowe wyjść. Należy zapewnić odpowiednią wentylację i ochronę przed wilgocią – typowe zastosowanie w suchych pomieszczeniach o stopniu ochrony IP20 (w szafie sterowniczej).

FAQ

• Czy jednostka podstawowa posiada podświetlenie? Produkt nie ma wbudowanego podświetlenia; diody LED na panelu czołowym sygnalizują stan zasilania, komunikacji oraz aktywności wejść/wyjść.
• Jaki jest stopień ochrony IP urządzenia? Producent nie podaje konkretnego stopnia IP dla tego modułu. Zgodnie z ogólną praktyką dla aparatury modułowej montowanej w rozdzielnicach, urządzenie jest przystosowane do pracy w suchych pomieszczeniach – typowo w szafie sterowniczej o ochronie co najmniej IP20.
• Czy wyjścia przekaźnikowe są monostabilne? Tak, wyjścia są monostabilne – w przypadku zaniku napięcia powracają do stanu spoczynkowego (otwarte dla NO, zamknięte dla NC), co zapewnia bezpieczne odłączenie odbiornika w razie awarii zasilania.
