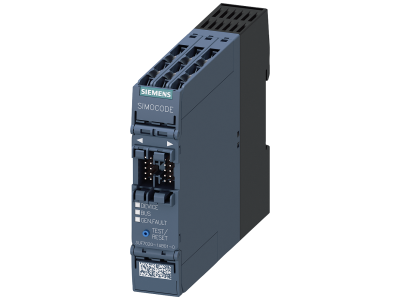

Jednostka podstawowa 0 SIMOCODE PRO S, złącze PROFIBUS DP 1,5MBIT/s, 4wej/2wyj dowol.programowalne | 3UF7020-1AB01-0 Siemens

Alternatywny kod produktu: 3UF70201AB010

Opis i Kluczowe Cechy

Jednostka podstawowa SIMOCODE PRO S (symbol 3UF7020-1AB01-0) to moduł systemu SIMOCODE PRO S wyposażony w interfejs PROFIBUS DP o prędkości 1,5 Mbit/s. Urządzenie oferuje 4 wejścia i 2 wyjścia dowolnie programowalne, co zapewnia elastyczność konfiguracji w systemach sterowania i monitorowania silników elektrycznych.

• Interfejs PROFIBUS DP (1,5 Mbit/s): Zapewnia szybką i niezawodną komunikację z nadrzędnym systemem sterowania (PLC) oraz zdalne monitorowanie parametrów pracy.
• 4 wejścia dowolnie programowalne: Możliwość konfiguracji jako wejścia cyfrowe lub analogowe – dostosowanie do sygnałów z czujników, przycisków czy przetworników.
• 2 wyjścia dowolnie programowalne: Sterowanie stycznikami, przekaźnikami, sygnalizacją – elastyczna realizacja funkcji wykonawczych.
• Dowolna programowalność funkcji: Dzięki oprogramowaniu konfiguracyjnemu SIMOCODE można zdefiniować logikę pracy (blokady, timery, zależności) bez konieczności zmian w okablowaniu.
• Kompatybilność z systemem SIMOCODE PRO S: Rozszerza możliwości systemu ochrony i sterowania silników, umożliwiając tworzenie rozproszonych architektur automatyki.

Zgodność z Normami

Urządzenie spełnia wymagania dyrektyw Unii Europejskiej oraz posiada certyfikat CE. Jest zgodne z międzynarodowymi standardami stosowanymi w automatyce przemysłowej. Szczegółowe informacje dotyczące konkretnych norm znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Jednostka podstawowa SIMOCODE PRO S znajduje zastosowanie w systemach sterowania i monitorowania silników elektrycznych w przemyśle, szczególnie tam, gdzie wymagana jest elastyczna konfiguracja wejść/wyjść oraz komunikacja PROFIBUS DP.

• Sterowanie i ochrona silników w instalacjach przemysłowych (napędy taśmociągów, pomp, wentylatorów).
• Integracja z systemami PROFIBUS DP do zdalnego nadzoru, diagnostyki i zmiany parametrów pracy.
• Realizacja funkcji logicznych (blokady, czasowe załączanie) dzięki programowalnym wejściom/wyjściom – eliminacja dodatkowych przekaźników.
• Współpraca z centralnymi sterownikami PLC w celu optymalizacji procesów produkcyjnych i zarządzania energią.

Wskazówki Montażowe

Montaż jednostki podstawowej SIMOCODE PRO S powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie DIN TH35 (kolejowej). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Wszystkie połączenia elektryczne wykonać zgodnie z dokumentacją techniczną producenta, stosując przewody o odpowiednim przekroju dopasowanym do obciążenia. Zachować momenty dokręcania zacisków zgodnie z zaleceniami producenta.

FAQ

• Czy wejścia/wyjścia można konfigurować bez specjalnego oprogramowania? Konfiguracja wejść i wyjść wymaga oprogramowania konfiguracyjnego SIMOCODE (np. SIMOCODE ES). Pozwala to na dowolne przypisanie funkcji (cyfrowe, analogowe, częstość itp.) oraz zdefiniowanie logiki sterowania.
• Jaka jest prędkość transmisji interfejsu PROFIBUS DP w tym module? Interfejs pracuje z prędkością 1,5 Mbit/s, co zapewnia szybką wymianę danych z nadrzędnym systemem sterowania i wspiera pracę w czasie rzeczywistym.
• Jakie funkcje można zrealizować dzięki programowalnym wejściom/wyjściom? Wejścia/wyjścia mogą być skonfigurowane m.in. do odczytu sygnałów z przycisków, czujników zbliżeniowych, termistorów (wejścia analogowe), a wyjścia do sterowania stycznikami, sygnalizacją LED lub zadawania prędkości do przetwornic częstotliwości.
