Jak zmierzyć rezystancję? To jedno z kluczowych zagadnień przy pracy z instalacjami elektrycznymi. W praktyce najczęściej chodzi o pomiar rezystancji izolacji przewodów (w MΩ), a nie rezystancji samego przewodnika (w Ω). Prawidłowy pomiar pozwala wykryć uszkodzenia przewodów, ocenić stan izolacji na podstawie rezystancji izolacji i zapobiec awariom. W praktyce najważniejsze jest dobranie odpowiedniego miernika oraz stosowanie sprawdzonych procedur zgodnych z przepisami prawa i zaleceniami producentów. Sprawdź, jak zrobić to krok po kroku, jak dobrać właściwy sprzęt i na co zwrócić uwagę, aby pomiar był bezpieczny i wiarygodny.

Czym jest rezystancja izolacji i dlaczego jej pomiar jest ważny?

Rezystancja to opór, jaki materiał stawia przepływowi prądu elektrycznego. Im wyższa rezystancja, tym większy opór stawia przewód, a prąd płynie przez niego trudniej. W instalacjach elektrycznych szczególnie ważna jest rezystancja izolacji. To ona odpowiada za oddzielenie części przewodzących i ograniczenie prądów upływu. Spadek jej wartości może oznaczać zużycie materiału, zawilgocenie lub uszkodzenie przewodów. Regularne pomiary pozwalają wcześnie wykryć takie problemy i zapobiec poważniejszym awariom – zarówno w instalacjach domowych, jak i w systemach przemysłowych, gdzie stosuje się aparaturę modułową.

Polecane dla Ciebie

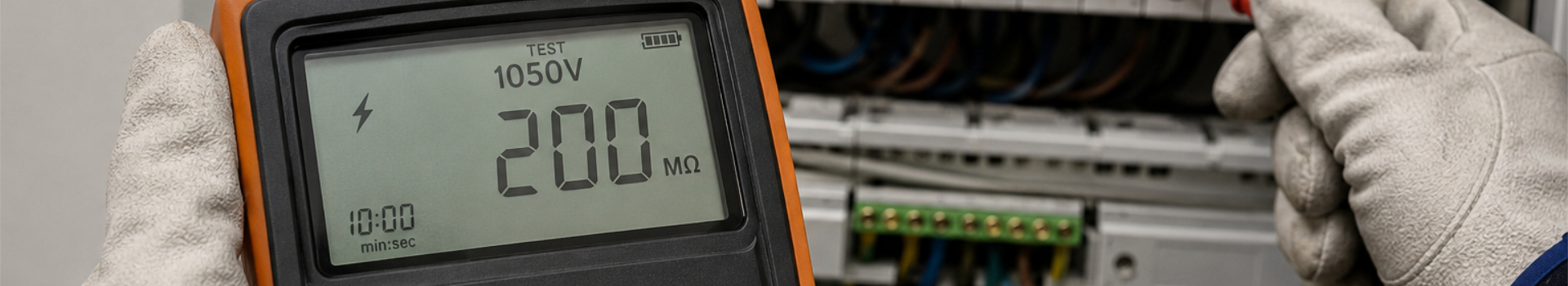

Jakie narzędzia do pomiaru rezystancji izolacji wybrać?

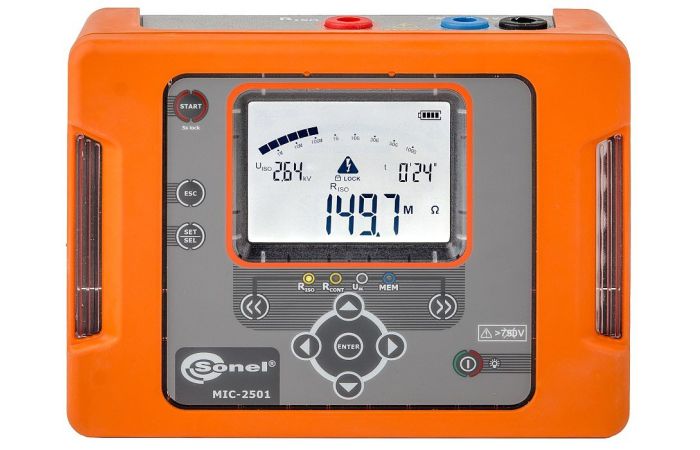

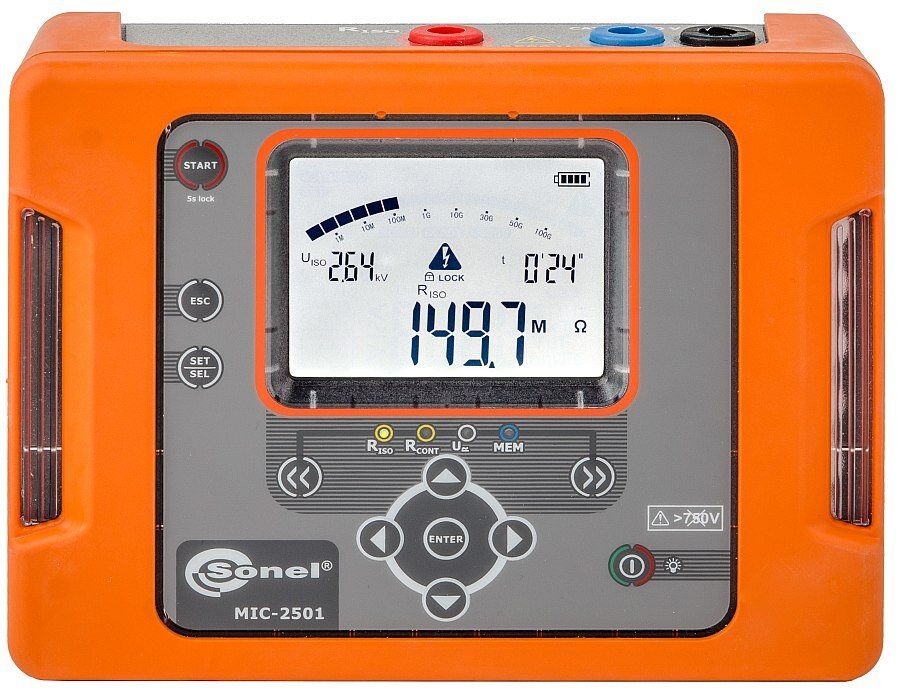

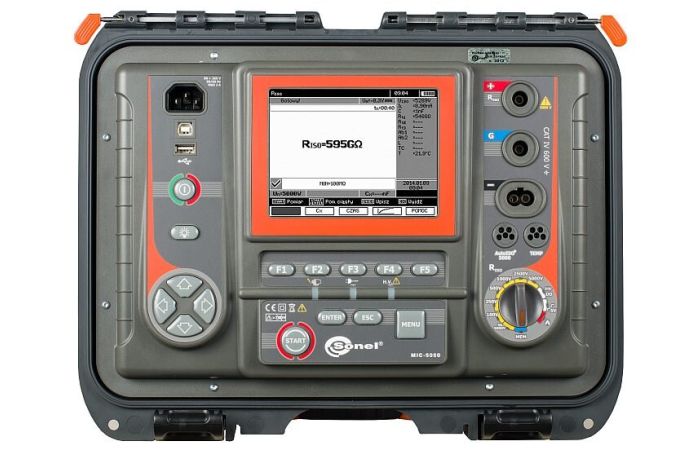

Do pomiarów rezystancji w instalacjach wykorzystuje się przede wszystkim mierniki rezystancji izolacji. Są to urządzenia, które generują napięcie testowe i na tej podstawie określają stan izolacji przewodów. W ofercie hurtowni elektrycznej Kaczmarek Electric dostępne są m.in. urządzenia Sonel oraz LECHPOL ELECTRONICS (UNI-T), które oferują:

różne napięcia pomiarowe (np. 250 V, 500 V, 1000 V),
szerokie zakresy pomiarowe (od MΩ do GΩ),
funkcje zwiększające bezpieczeństwo, np. blokadę pomiaru przy obecności napięcia.

W rzeczywistości dobór napięcia testowego zależy od rodzaju instalacji i jej przeznaczenia.

Multimetr a pomiar rezystancji

Kolejnym urządzeniem, które wykorzystywane jest do pomiaru rezystancji, są multimetry. Warto tutaj zaznaczyć, że mogą być używane pomocniczo – np. do sprawdzenia ciągłości przewodów lub podstawowych pomiarów. Do oceny izolacji nie są jednak wystarczające. Warto też zadbać o dobre przewody pomiarowe i końcówki krokodylkowe które poprawiają pewność styku i powtarzalność wyników. Skoro wiesz już, jak dobrać sprzęt, przejdźmy do samego pomiaru.

Jak zmierzyć rezystancję izolacji krok po kroku?

Jak zmierzyć rezystancję w codziennej pracy? Pomiar należy wykonać zgodnie z procedurą, z zachowaniem zasad bezpieczeństwa:

Odłącz zasilanie i zabezpiecz obwód – upewnij się, że instalacja jest beznapięciowa i odpowiednio oznaczona.
Zweryfikuj brak napięcia testerem dwubiegunowym (lub przyrządem o właściwej kategorii CAT)– to obowiązkowy etap.
Podłącz przewody pomiarowe – w zależności od pomiaru – między żyłami roboczymi lub żyłą a PE.
Ustaw napięcie probiercze – najczęściej 250 V, 500 V lub 1000 V – zgodnie z typem instalacji i normą.
Wykonaj pomiar (TEST) – miernik podaje napięcie i mierzy prąd upływu, na tej podstawie wyznaczając rezystancję.
Odczytaj i oceń wynik – wynik podawany jest w MΩ – im wyższy, tym lepszy stan izolacji.
Rozładuj obiekt po pomiarze – większość mierników robi to automatycznie, ale zawsze to zweryfikuj.

Sam sposób wykonania pomiaru to jedno, ale warto też wiedzieć, jakie obowiązki wynikają z przepisów.

Jak zmierzyć rezystancję izolacji zgodnie z przepisami – regulacje prawne i częstotliwość pomiarów

Pomiar rezystancji izolacji nie jest tylko dobrą praktyką – wynika wprost z przepisów prawa. Zgodnie z art. 62 ust. 1 pkt 2 ustawy Prawo budowlane, właściciel lub zarządca obiektu ma obowiązek przeprowadzać co najmniej raz na 5 lat kontrolę instalacji elektrycznej, obejmującą m.in.:

sprawdzenie stanu technicznego instalacji,
badanie skuteczności ochrony przeciwporażeniowej,
pomiar oporności izolacji przewodów.

Realnie oznacza to, że pomiary rezystancji izolacji są obowiązkowe i stanowią część okresowych przeglądów instalacji. Dodatkowo wymagania dotyczące metod pomiarowych i wartości granicznych określają normy, m.in. PN-HD 60364. Wymagania dla przyrządów do badań instalacji opisuje seria norm PN-EN 61557. W warunkach przemysłowych lub podwyższonego ryzyka pomiary wykonuje się częściej niż co 5 lat.

Kto może wykonać badania rezystancji izolacji?

Pomiar rezystancji izolacji to czynność wymagająca wiedzy i uprawnień. Zgodnie z przepisami i praktyką branżową badania powinny wykonywać osoby posiadające kwalifikacje SEP (grupa G1) w zakresie eksploatacji lub dozoru. W tego typu pomiarach :

osoba wykonująca pomiar musi znać zasady bezpieczeństwa,
powinna potrafić interpretować wyniki,
musi mieć uprawnienia do pracy przy urządzeniach elektrycznych.

Jeśli nie masz odpowiednich kwalifikacji – nie wykonuj pomiarów samodzielnie.

Błędy, których należy unikać przy pomiarze rezystancji izolacji

Nawet mając odpowiedni sprzęt, łatwo popełnić błędy, które mogą zafałszować wynik pomiaru lub – co gorsza – stworzyć realne zagrożenie. Najczęstsze błędy to:

pomiar przy włączonym napięciu,
użycie multimetru zamiast miernika rezystancji izolacji,
niewłaściwy dobór napięcia testowego,
brak znajomości instrukcji urządzenia.

Aby mieć pewność, że pomiar jest wykonany poprawnie i bezpiecznie, korzystaj ze sprawdzonych mierników oraz stosuj się do zaleceń producentów. Jeśli masz wątpliwości co do wyboru urządzenia lub sposobu wykonania pomiaru, skorzystaj ze wsparcia specjalistów Kaczmarek Electric – zarówno online, jak i w punktach stacjonarnych. Dzięki temu dobierzesz sprzęt dopasowany do Twoich potrzeb i unikniesz kosztownych błędów.
