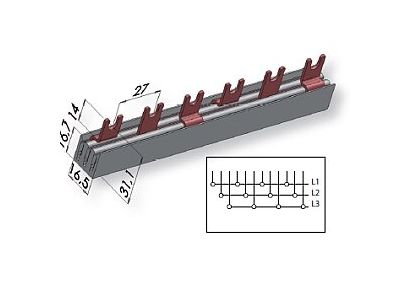

Izolowana szyna zbiorcza IZ16/3F/12/STV | 002921072 Eti

Alternatywny kod produktu: IZ16/3F/12/STV

Opis i Kluczowe Cechy

Izolowana szyna zbiorcza oznaczona symbolem IZ16/3F/12/STV (nr katalogowy 002921072) przeznaczona jest do bezpiecznego łączenia aparatów modułowych w rozdzielnicach elektrycznych. Wykonana w konfiguracji trójfazowej (3F) zapewnia łatwe rozprowadzenie zasilania między poszczególnymi fazami. Parametr prądowy IZ16 oznacza prąd znamionowy 16 A, co gwarantuje wystarczającą obciążalność dla typowych obwodów oświetleniowych, gniazd wtyczkowych oraz sterowania. Szyna oferuje 12 miejsc modułowych (12), co pozwala na swobodne podłączenie do 12 aparatów jednomodowych na każdej fazie. Kompaktowa budowa ułatwia montaż i oszczędza miejsce w szafie rozdzielczej.

• Prąd znamionowy 16 A (IZ16): Bezpieczna praca w obwodach o umiarkowanym obciążeniu bez ryzyka przeciążenia szyny.
• Konfiguracja trójfazowa (3F): Umożliwia równomierne rozłożenie obciążenia między fazami oraz prostsze prowadzenie instalacji 3-fazowych.
• 12 miejsc modułowych: Wystarczająca liczba przyłączy do podłączenia wyłączników nadprądowych, styczników, przełączników i innych aparatów modułowych.
• Izolowana konstrukcja: Zapewnia ochronę przed przypadkowym dotykiem części pod napięciem i ułatwia zachowanie odstępów izolacyjnych.
• Oznaczenie STV: Gwarantuje zgodność z oryginalnym systemem montażowym producenta oraz kompatybilność z dedykowanymi zaciskami i adapterami.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Konstrukcja szyny zbiorczej jest zgodna ze standardami DIN dotyczącymi aparatury modułowej montowanej na szynie TH35. Wszystkie parametry elektryczne i mechaniczne zostały potwierdzone w testach fabrycznych producenta.

Zastosowanie

Izolowana szyna zbiorcza dedykowana jest do rozdzielnic niskonapięciowych oraz szaf sterowniczych, w których wymagane jest szybkie i uporządkowane łączenie wielu aparatów modułowych. Idealnie sprawdza się w instalacjach przemysłowych, mieszkaniowych i biurowych.

• Rozprowadzanie zasilania trójfazowego do wyłączników nadprądowych, różnicowoprądowych i styczników modułowych.
• Tworzenie grup odbiorów w rozdzielnicach piętrowych, kondygnacyjnych i serwerowniach.
• Montaż w szafach sterowniczych do podłączenia przekaźników, zasilaczy i sterowników PLC.
• Modernizacja istniejących rozdzielnic – łatwa wymiana tradycyjnego okablowania na uporządkowaną magistralę szynową.

Wskazówki Montażowe

Montaż i podłączenie szyny zbiorczej może być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy i sprawdź brak napięcia. Szynę zakłada się na szynę TH35 (DIN) przy użyciu odpowiednich uchwytów (w zestawie lub oddzielnie). Należy dobrać przekrój przewodów przyłączeniowych do prądu 16 A – zalecany przekrój min. 1,5 mm² dla miedzi. Momenty dokręcania śrub zacisków należy stosować zgodnie z dokumentacją techniczną dołączoną do produktu. Po montażu sprawdzić poprawność połączeń i ciągłość elektryczną.

FAQ

• Czy szyna IZ16/3F/12/STV może być używana w obwodach z wyłącznikami różnicowoprądowymi? Tak, szyna jest przystosowana do montażu w rozdzielnicach wraz z wyłącznikami różnicowoprądowymi. Ważne jest zachowanie odpowiednich odstępów izolacyjnych oraz stosowanie fabrycznych mostków fazowych zgodnych z typem RCD.
• Jaki stopień ochrony ma szyna? Producent nie podaje stopnia ochrony (IP). Standardowo szyny zbiorcze są stosowane wewnątrz rozdzielnic, gdzie stopień ochrony wynika z obudowy – zazwyczaj IP20 lub wyższy. Nie montować w strefach mokrych bez dodatkowego zabezpieczenia.
• Czy szyna ma podświetlenie? Nie, szyna zbiorcza jest elementem pasywnym i nie posiada wbudowanego podświetlenia ani sygnalizacji. W razie potrzeby można zastosować oddzielne wskaźniki napięcia montowane w rozdzielnicy.
