Izolator wsporczy 50mm M10/10 szt IZW 50-M10/1 | IZW_50-M10/1 Erko

Opis i Kluczowe Cechy

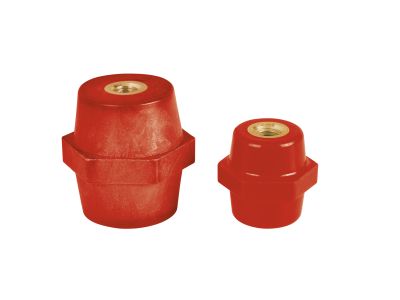

Izolator wsporczy IZW 50-M10/1 o wysokości 50 mm i gwincie M10 służy do mechanicznego podparcia oraz izolacji przewodów lub szyn w rozdzielnicach i szafach elektrycznych. Opakowanie zawiera 10 sztuk, co ułatwia realizację większych instalacji.

• Wysokość 50 mm: zapewnia odpowiednią odległość izolacyjną w typowych zastosowaniach rozdzielnicowych.
• Gwint M10: umożliwia stabilne mocowanie do konstrukcji za pomocą śruby, co gwarantuje trwałość montażu.
• Opakowanie 10 sztuk: wygodny zestaw pozwalający na jednoczesne wykonanie kilku punktów podparcia bez konieczności dokupowania pojedynczych elementów.
• Izolacyjność elektryczna: wykonany z materiału izolacyjnego, oddziela galwanicznie elementy pod napięciem od obudowy lub konstrukcji.
• Uniwersalne wymiary: pasuje do standardowych otworów montażowych i pozwala na łatwe wkomponowanie w istniejące rozdzielnice.

Zgodność z Normami

Produkt spełnia wymagania ogólnych norm europejskich dotyczących izolacji wsporczej w instalacjach elektrycznych. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami.

Zastosowanie

Izolator wsporczy IZW 50-M10/1 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne oddzielenie przewodów lub szyn prądowych od elementów konstrukcyjnych.

• Podparcie szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Wspornik dla przewodów w szafach sterowniczych i układach automatyki.
• Element izolacyjny przy montażu aparatury modułowej na szynie TH35, gdy konieczne jest odizolowanie od uziemionej płyty montażowej.
• Stosowany w instalacjach przemysłowych i budynkowych w miejscach, gdzie przewody lub szyny wymagają stabilnego podparcia.

Wskazówki Montażowe

Montaż izolatora może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Izolator mocuje się do konstrukcji za pomocą śruby M10 (nie dołączonej) na odpowiedniej głębokości, bez przekraczania momentu dokręcania zalecanego przez producenta elementów łączących. Przekrój mocowanych przewodów lub szyn należy dobrać zgodnie z obciążalnością prądową i normami instalacyjnymi. Przed montażem sprawdzić stan izolatora – brak pęknięć i uszkodzeń mechanicznych.

FAQ

• Jaka jest wysokość izolatora? Wysokość izolatora wynosi 50 mm – jest to wymiar od podstawy do górnej powierzchni izolacyjnej.
• Jaki gwint ma otwór montażowy? Gwint wewnętrzny to M10, co umożliwia bezpośrednie przykręcenie do konstrukcji za pomocą śruby M10.
• Ile sztuk znajduje się w opakowaniu? Opakowanie zawiera 10 sztuk izolatorów, co ułatwia kompleksowe wykonanie instalacji.
