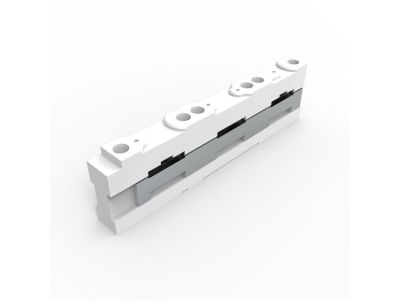

Izolator wsporczy 3p 630A do szyn 12-30/5-10, system 60mm (opak 10szt) 01495 | 01495-ERROR Hoffman (Eldon)

Opis i Kluczowe Cechy

Izolator wsporczy o numerze katalogowym 01495, wyprodukowany przez renomowaną markę Hoffman (Eldon), to zaawansowany komponent przeznaczony do budowy profesjonalnych systemów szyn zbiorczych. Produkt został zaprojektowany z myślą o pracy w systemach o rozstawie osiowym szyn wynoszącym 60 mm, co stanowi standard w nowoczesnych rozdzielnicach niskiego napięcia. Wspornik charakteryzuje się uniwersalną konstrukcją 3/4-polową, co pozwala na elastyczne konfigurowanie układów zasilających.

• Wysoka obciążalność prądowa: Prąd znamionowy na poziomie 630 A umożliwia stosowanie izolatora w wymagających aplikacjach przemysłowych i komercyjnych.
• Parametry izolacyjne: Znamionowe napięcie izolacji Ui wynoszące 1000 V oraz znamionowe napięcie udarowe wytrzymywane Uimp na poziomie 8 kV zapewniają najwyższy stopień ochrony przed przebiciami i przepięciami w sieci.
• Kompatybilność szyn: Izolator obsługuje szyny o szerokości od 12 do 30 mm oraz grubości od 5 do 10 mm, co czyni go niezwykle wszechstronnym elementem montażowym.
• Bezpieczeństwo pracy: Napięcie znamionowe 690 V AC przy częstotliwości 50/60 Hz pozwala na stabilną pracę w standardowych sieciach energetycznych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania jakościowe i bezpieczeństwa, co potwierdzają liczne certyfikaty branżowe. Izolator posiada zatwierdzenia GL (Germanischer Lloyd) oraz DNV GL, co jest kluczowe dla instalacji wymagających najwyższej niezawodności, w tym w sektorze morskim i offshore. Konstrukcja wspornika gwarantuje zachowanie odpowiednich odstępów izolacyjnych zgodnie z międzynarodowymi normami dotyczącymi aparatury rozdzielczej i sterowniczej.

Zastosowanie

Uniwersalny wspornik szynowy 01495 znajduje szerokie zastosowanie w prefabrykacji rozdzielnic elektrycznych oraz centrów sterowania silnikami (MCC). Jest idealnym rozwiązaniem dla:

• Głównych systemów szyn zbiorczych w rozdzielnicach niskiego napięcia.
• Systemów rozdziału energii w obiektach przemysłowych.
• Instalacji wymagających wysokiej odporności na prądy zwarciowe.
• Modernizacji istniejących systemów zasilania opartych na standardzie 60 mm.

Wskazówki Montażowe

Montaż izolatora powinien być przeprowadzony przez wykwalifikowany personel techniczny. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Rozstaw szyn: Należy zachować precyzyjny odstęp 60 mm między osiami szyn, aby zapewnić kompatybilność z aparatami montowanymi bezpośrednio na szynach (np. rozłączniki bezpiecznikowe).
• Dobór szyn: Przed montażem należy upewnić się, że wymiary szyn mieszczą się w zakresie 12-30 mm szerokości oraz 5-10 mm grubości.
• Brak osłony końcowej: Produkt dostarczany jest bez osłony końcowej, którą należy dobrać oddzielnie w przypadku zakończenia sekcji szynowej.
• Moment dokręcania: Należy stosować odpowiednie momenty dokręcania śrub mocujących, aby zapewnić stabilność mechaniczną systemu przy dynamicznych obciążeniach zwarciowych.

FAQ

• Czy izolator może być stosowany w układach 4-biegunowych? Tak, konstrukcja wspornika jest uniwersalna i pozwala na obsługę systemów 3 oraz 4-polowych.
• Jakie są dopuszczalne wymiary szyn miedzianych? Wspornik akceptuje szyny o szerokości od 12 mm do 30 mm oraz grubości od 5 mm do 10 mm.
• Czy produkt posiada certyfikaty do zastosowań morskich? Tak, izolator posiada uznane certyfikaty GL oraz DNV GL, co dopuszcza go do pracy w trudnych warunkach środowiskowych.
• Jaka jest odległość między systemami szyn? Standardowa odległość dla tego modelu wynosi 60 mm, co pozwala na łatwą integrację z osprzętem systemowym różnych producentów.
