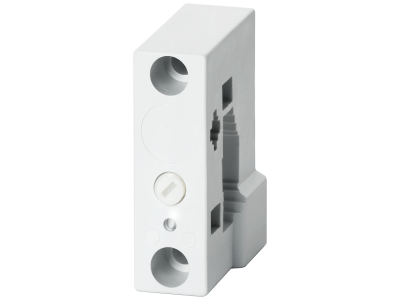

IZOLATOR DLA SYSTEMU SZYN ZBIORCZYCH 60 MM, 1-BIEG., DLA SZYN 12X5(10)-30X5(10) | 8US1923-1AA01 Siemens

Alternatywny kod produktu: 8US19231AA01

Opis i Kluczowe Cechy

Izolator Siemens 8US1923-1AA01 przeznaczony jest do systemu szyn zbiorczych o odstępie między osiami 60 mm. Produkt umożliwia bezpieczne oddzielenie potencjałów N/PE w rozdzielnicach instalacyjnych i przemysłowych, obsługując szyny o przekroju od 12×5(10) do 30×5(10) mm oraz dodatkowo szyny 6×6 mm. Kompaktowa budowa 1-biegunowa ułatwia integrację z istniejącą infrastrukturą szyn zbiorczych, redukując czas montażu.

• Odstęp między osiami 60 mm: gwarantuje zgodność z modularnym systemem szyn zbiorczych Siemens 8US, co upraszcza planowanie rozdzielnicy.
• Zakres szyn 12×5(10)–30×5(10) mm oraz 6×6 mm: uniwersalność w doborze szyn prądowych – od mniejszych obciążeń po zastosowania wymagające większych przekrojów.
• Montaż wolnostojący lub do ramy pomocniczej 8US1923-2AA01: elastyczność instalacji pozwala na optymalne wykorzystanie przestrzeni w szafie rozdzielczej.
• Przeznaczenie dla przewodów N/PE: zapewnia wyraźne oddzielenie funkcji neutralnej i ochronnej, podnosząc bezpieczeństwo obsługi i konserwacji.
• Prosta, 1-biegunowa konstrukcja: łatwość rozbudowy i wymiany pojedynczych elementów bez demontażu całego systemu szyn.

Zgodność z Normami

Izolator 8US1923-1AA01 został zaprojektowany zgodnie z wymogami europejskich norm dla systemów szyn zbiorczych oraz posiada certyfikat CE. Produkt wchodzi w skład portfolio Siemens 8US, które spełnia globalne standardy bezpieczeństwa i niezawodności stosowane w budowie rozdzielnic instalacyjnych.

Zastosowanie

Izolator przeznaczony jest do wykorzystania w systemach szyn zbiorczych Siemens 8US, gdzie służy do separacji potencjałów N/PE w rozdzielnicach głównych, podrozdzielnicach oraz w szafach sterowniczych.

• Wolnostojące instalacje rozdzielcze w budynkach mieszkalnych, biurowych i przemysłowych.
• Montaż w kombinacji z ramą pomocniczą 8US1923-2AA01 do konstrukcji nośnych w rozdzielnicach kasetowych.
• Systemy szyn zbiorczych w aplikacjach wymagających wyraźnego rozdziału N/PE – np. w sieciach TNS, TNC‑S.
• Miejsca, gdzie konieczne jest szybkie dostosowanie konfiguracji szyn do zmieniających się obciążeń bez ingerencji w cały system.

Wskazówki Montażowe

Montaż izolatora może być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od całego systemu szyn zbiorczych. Element montuje się na belkach wzdłużnych przy rozstawie osi 60 mm – opcjonalnie wolnostojąco lub do ramy pomocniczej 8US1923-2AA01. Należy stosować się do momentów dokręcania oraz przekrojów przewodów podanych w dokumentacji technicznej producenta. Dozwolone szyny: prostokątne o wymiarach 12×5(10) mm, 20×5(10) mm, 30×5(10) mm oraz dodatkowo 6×6 mm.

FAQ

• Czy izolator można stosować z systemami szyn zbiorczych innych producentów? Produkt został zaprojektowany do systemu szyn zbiorczych Siemens 8US o odstępie osi 60 mm. Stosowanie z innymi systemami wymaga weryfikacji kompatybilności mechanicznej i elektrycznej.
• Jaki jest maksymalny prąd dla szyn mocowanych w tym izolatorze? Producent nie podaje osobnego limitu prądowego dla izolatora – maksymalny prąd systemu zależy od zastosowanych szyn (do 1600 A w zależności od przekroju i materiału szyn). Dobór szyn należy przeprowadzić zgodnie z dokumentacją techniczną Siemens.
• Jakie są wymagania dotyczące ochrony przeciwporażeniowej przy montażu? Izolator oddziela potencjały N/PE, ale nie zastępuje głównego wyłącznika ani ochrony różnicowoprądowej. Konieczne jest zachowanie standardowych zasad bezpieczeństwa: uziemienie obudowy rozdzielnicy, stosowanie wyłączników nadmiarowo-prądowych i RCD zgodnie z projektem instalacji.
