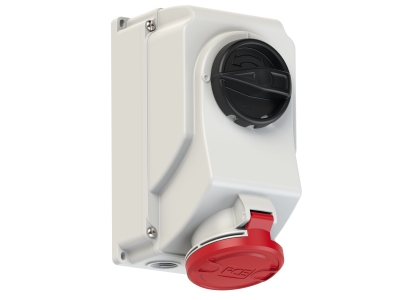

Gniazdo z wyłącznikiem 0-1 stałe przelotowe z blok mechan 32A 400V 50/60Hz 6h IP44 | 7525-6 PCE

Alternatywny kod produktu: 9003399166860

Opis i Kluczowe Cechy

Gniazdo z wyłącznikiem 0-1 stałe przelotowe (symbol 7525-6) to przemysłowe urządzenie łączące funkcję gniazda wtykowego i rozłącznika z blokadą mechaniczną. Przystosowane do prądu 32 A i napięcia 400 V (50/60 Hz) umożliwia bezpieczne zasilanie odbiorników o znacznym poborze mocy, minimalizując ryzyko przeciążeń i przegrzania styków. Stopień ochrony IP44 zapewnia ochronę przed ciałami stałymi o średnicy powyżej 1 mm oraz bryzgami wody, co czyni je odpowiednim do trudnych warunków pracy. Oznaczenie 6h określa pozycję wtyku zgodnie z normą EN60309.

• Prąd znamionowy 32 A / napięcie 400 V: Umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, stosowanych w maszynach i urządzeniach przemysłowych.
• Blokada mechaniczna: Uniemożliwia wyjęcie wtyczki przy włączonym wyłączniku, zapobiegając przypadkowemu rozłączeniu pod obciążeniem i zwiększając bezpieczeństwo użytkowania.
• Stopień ochrony IP44: Chroni wnętrze gniazda przed wnikaniem ciał stałych i bryzgów wody, co pozwala na montaż w pomieszczeniach wilgotnych oraz na zewnątrz pod zadaszeniem.
• Konstrukcja stała przelotowa: Umożliwia szybkie i niezawodne podłączenie przewodów bez konieczności demontażu całego urządzenia, ułatwiając instalację i serwis.
• Częstotliwość 50/60 Hz: Gwarantuje kompatybilność z sieciami elektroenergetycznymi w różnych krajach, zarówno o częstotliwości 50 Hz, jak i 60 Hz.

Zgodność z Normami

Produkt zaprojektowany i wykonany zgodnie z normą EN 60309 (wtyczki i gniazda do celów przemysłowych) oraz posiada certyfikację ÖVE, co potwierdza spełnienie wymogów bezpieczeństwa i jakości obowiązujących w Unii Europejskiej.

Zastosowanie

Gniazdo z wyłącznikiem 0-1 z blokadą mechaniczną znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne, odporne na uszkodzenia zasilanie urządzeń o dużym poborze prądu.

• Zasilanie maszyn produkcyjnych, kompresorów, pomp i urządzeń warsztatowych w przemyśle.
• Rozdzielnice budowlane i tymczasowe instalacje na placach budowy, gdzie występują podwyższone wymagania mechaniczne i środowiskowe.
• Zasilanie urządzeń w warsztatach, magazynach i halach produkcyjnych, gdzie występuje wilgoć lub zapylenie.
• Instalacje zewnętrzne (pod zadaszeniem), np. dla maszyn ogrodniczych, sprzętu eventowego lub oświetlenia tymczasowego.

Wskazówki Montażowe

Montaż oraz wszelkie prace konserwacyjne mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub w obudowie przemysłowej. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami dla prądu 32 A. Momenty dokręcania śrub zacisków stosować zgodnie z dokumentacją producenta.

FAQ

• Co oznacza oznaczenie "6h" na tym gnieździe? To oznaczenie zgodne z normą EN 60309 określa pozycję wtyku względem bolca uziemiającego, czyli godzinę na tarczy zegara (godzina 6). Wskazuje to orientację wtyku i gwarantuje, że tylko wtyk o tym samym oznaczeniu może być podłączony do gniazda.
• Czy stopień ochrony IP44 pozwala na używanie gniazda na zewnątrz? Tak, IP44 oznacza ochronę przed bryzgami wody z każdego kierunku, dlatego gniazdo może być stosowane na zewnątrz pod zadaszeniem, ale nie jest całkowicie wodoszczelne – nie nadaje się do bezpośredniego narażenia na strumień wody lub zanurzenie.
• Jak działa blokada mechaniczna i dlaczego jest ważna? Blokada mechaniczna uniemożliwia wyjęcie wtyczki z gniazda, gdy wyłącznik (0-1) jest w pozycji załączonej (1). Zapobiega to wyciągnięciu wtyczki pod obciążeniem, co mogłoby spowodować przegrzanie styków, wyładowanie łukowe i poważne zagrożenie dla operatora. Można wyjąć wtyczkę dopiero po wyłączeniu rozłącznika (pozycja 0).
