Gniazdo z wyłącznikiem 0-1 stałe przelotowe z blok mechan 16A 3P+Z 400V 50 60Hz 6h IP44 | 7514-6 PCE

Alternatywny kod produktu: 9003399168932

Opis i Kluczowe Cechy

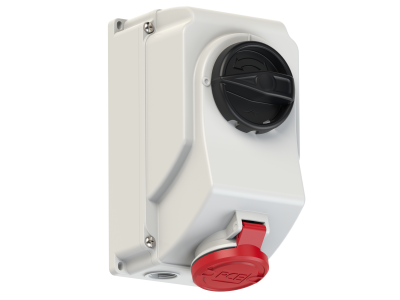

Gniazdo z rozłącznikiem (wyłącznikiem) 0-1 o symbolu 7514-6 to profesjonalne urządzenie łączące w sobie gniazdo siłowe i rozłącznik z blokadą mechaniczną. Zaprojektowane do pracy w trudnych warunkach – prąd znamionowy 16 A, napięcie 400 V, konfiguracja styków 3P+Z (trzy fazy + PE) i stopień ochrony IP44 zapewniają bezpieczne i niezawodne zasilanie odbiorników przemysłowych. Stałe połączenie przelotowe (bez zacisków wewnętrznych) minimalizuje spadek napięcia i ryzyko przegrzania. Oznaczenie 6h określa położenie bolca uziemiającego, co ułatwia dobór właściwej wtyczki. Szerokość modułu – brak danych w źródle.

• Rozłącznik 0-1 z blokadą mechaniczną: Zapewnia fizyczne odłączenie napięcia w pozycji 0 i uniemożliwia przypadkowe wyciągnięcie wtyczki pod obciążeniem, co zwiększa bezpieczeństwo personelu.
• Prąd znamionowy 16 A / napięcie 400 V (50/60 Hz): Pozwala bezpiecznie zasilać urządzenia o łącznej mocy ok. 11 kW przy trzech fazach, bez ryzyka przeciążenia styków.
• Stopień ochrony IP44: Chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz bryzgami wody – sprawdza się w halach, na placach budowy i w warunkach podwyższonej wilgotności.
• Konfiguracja 3P+Z (6h): Umożliwia podłączenie odbiorników trójfazowych z przewodem ochronnym, a oznaczenie kątowe (6h) ułatwia identyfikację i kompatybilność z wtyczkami według normy.
• Stałe przelotowe (bez zacisków montażowych): Eliminuje dodatkowe punkty połączeń, redukując liczbę potencjalnych miejsc awarii i zwiększając niezawodność instalacji.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z normami EN 60309 (gniazda przemysłowe) oraz ÖVE (austriackie przepisy elektrotechniczne). Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej.

Zastosowanie

Gniazdo z rozłącznikiem 7514-6 przeznaczone jest do zasilania odbiorników trójfazowych w miejscach, gdzie wymagane jest szybkie, bezpieczne odłączenie napięcia oraz ochrona przed przypadkowym rozłączeniem wtyczki. Idealnie sprawdza się w:

• Zasilaniu maszyn i urządzeń produkcyjnych w halach przemysłowych
• Instalacjach mobilnych (agregaty prądotwórcze, przyczepy techniczne)
• Węzłach zasilających na placach budowy i w warsztatach
• Punktach odłączeniowych w instalacjach tymczasowych (eventy, sceny)

Wskazówki Montażowe

Montaż oraz wszelkie prace przy urządzeniu mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i zabezpiecz obwód przed ponownym załączeniem. Gniazdo przeznaczone jest do montażu na szynie DIN (TH35) w rozdzielnicy – brak danych o szerokości modułu, dlatego przed montażem sprawdź fizycznie wymiary. Przekrój przewodów dobierz do prądu 16 A zgodnie z obowiązującymi normami (np. min. 1,5 mm² Cu). Zaciski dokręcaj momentem podanym w dokumentacji producenta (brak szczegółów w źródle – stosuj typowy moment dla zacisków śrubowych w gniazdach przemysłowych, np. 0,8–1,2 Nm).

FAQ

• Czy gniazdo ma podświetlenie lub sygnalizację LED? W dostarczonych danych nie ma informacji o podświetleniu. Produkt jest wersją standardową – bez dodatkowej sygnalizacji. Zalecamy stosowanie zewnętrznych lamp sygnalizacyjnych, jeśli wymagana jest wizualna kontrola obecności napięcia.
• Jaki stopień ochrony ma to gniazdo? Deklarowany stopień ochrony to IP44, co oznacza odporność na narzędzia i bryzgi wody. Nie jest odporny na zanurzenie ani strumień wody pod ciśnieniem – nie stosować w miejscach narażonych na stałe zalewanie.
• Co oznacza oznaczenie 6h i czy wtyczki o innym kącie pasują? Oznaczenie 6h informuje o położeniu bolca uziemiającego na godzinie szóstej (w dół). Do gniazda pasują tylko wtyczki o tym samym układzie styków i kącie (6h). Stosowanie wtyczek o innym kącie (np. 9h, 12h) jest niedozwolone – może prowadzić do nieprawidłowego podłączenia i zagrożenia porażeniem.
