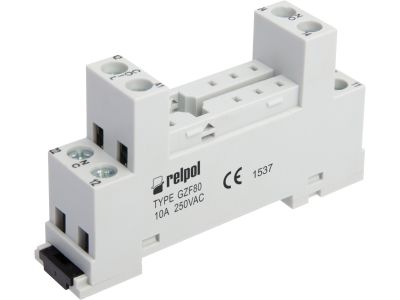

Gniazdo wtykowe do przekaźników: RM84, RM85, RM87L, RM87P, szare | 862594 Relpol

Alternatywny kod produktu: GZF80

Opis i Kluczowe Cechy

Gniazdo wtykowe do przekaźników serii RM84, RM85, RM87L oraz RM87P (symbol 862594) to kompaktowe rozwiązanie o szerokości 15,9 mm, zaprojektowane do montażu na szynie 35 mm lub bezpośrednio na płycie montażowej za pomocą wkręta M3. Wysokość przestrzeni montażowej wynosi 15,5 mm, co pozwala na instalację w standardowych szafach rozdzielczych. Kolor szary ułatwia identyfikację w gęstych układach modułowych.

• Szerokość 15,9 mm: Oszczędza miejsce w szafach sterowniczych i rozdzielnicach, umożliwiając gęstsze upakowanie komponentów.
• Montaż na szynie 35 mm lub płycie montażowej: Uniwersalność instalacji – szybkie mocowanie w szafach z szynami DIN lub bezpośrednio na płycie dzięki otworom montażowym.
• Wysokość przestrzeni montażowej 15,5 mm: Kompatybilność z szeroką gamą modułów sygnalizacyjnych i przeciwprzepięciowych (typu M...).
• Kolor szary: Neutralny design ułatwiający identyfikację w systemach modułowych i zapobiegający pomyłkom podczas montażu.
• Zgodność z seriami RM84/RM85/RM87L/RM87P: Uniwersalne gniazdo dla różnych typów przekaźników tej samej serii, co upraszcza projektowanie i magazynowanie.

Zgodność z Normami

Gniazdo spełnia wymagania norm europejskich dotyczących aparatury modułowej i jest zgodne z dyrektywami Unii Europejskiej. Posiada oznaczenie CE, potwierdzające bezpieczeństwo użytkowania w instalacjach elektrycznych.

Zastosowanie

Gniazdo wtykowe 862594 przeznaczone jest do szybkiego i pewnego montażu przekaźników w układach sterowania, zabezpieczeń oraz automatyki przemysłowej.

• Montaż przekaźników w szafach rozdzielczych i sterowniczych na szynie DIN 35 mm.
• Instalacja w systemach automatyki budynkowej i przemysłowej, gdzie wymagana jest modularność i łatwość wymiany komponentów.
• Stosowanie w układach sygnalizacji i zabezpieczeń przeciwprzepięciowych dzięki kompatybilności z modułami typu M...
• Zastosowania w maszynach i urządzeniach wymagających szybkiej wymiany modułów bez konieczności demontażu całego układu.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Gniazdo mocuje się na szynie 35 mm poprzez zatrzaśnięcie lub wkręcenie bezpośrednio na płycie montażowej za pomocą wkręta M3. Przed przystąpieniem do prac należy upewnić się, że napięcie zostało odłączone. W przypadku instalacji modułów sygnalizacyjnych lub przeciwprzepięciowych należy pamiętać o zamówieniu odpowiedniej obejmy (GZM80-0041 lub GZ80-1001). Zaleca się sprawdzenie zgodności wymiarowej z innymi elementami układu.

FAQ

• Czy gniazdo jest kompatybilne z modułami przeciwprzepięciowymi? Tak, gniazdo 862594 umożliwia instalację modułów przeciwprzepięciowych typu M..., pod warunkiem zastosowania odpowiedniej obejmy (GZM80-0041 lub GZ80-1001).
• Jakie są wymiary gniazda? Szerokość 15,9 mm, wysokość przestrzeni montażowej 15,5 mm, głębokość 67,2 mm (36,5 mm dla części montażowej). Dokładne wymiary są kluczowe przy projektowaniu układu.
• Czy gniazdo można montować bezpośrednio na płycie? Tak, gniazdo posiada otwory montażowe umożliwiające mocowanie wkrętem M3 do płyty montażowej, co ułatwia instalację w nietypowych układach.
