Gniazdo wtykowe do przekaźników: RM84, RM85, RM87L, RM87P, GZS80 szare | 2613849 Relpol

Alternatywny kod produktu: GZS80

Opis i Kluczowe Cechy

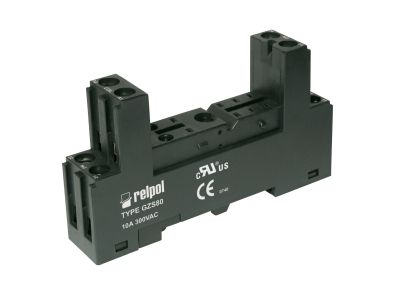

Gniazdo wtykowe RM84/RM85/RM87L/P (symbol 2613849) w kolorze szarym to uniwersalne akcesorium do montażu przekaźników na szynie 35 mm lub płycie montażowej. Szerokość 15,9 mm i wysokość 15,7 mm ułatwiają instalację w szafach sterowniczych i rozdzielnicach. Bez separacji obwodów wejściowych (A1, A2) i wyjściowych (11-14, 21-24), zapewnia szybkie podłączenie zasilania i obwodów sterowanych.

• Szerokość 15,9 mm, wysokość 15,7 mm: Kompaktowe wymiary pozwalają na gęste upakowanie w szafach sterowniczych, oszczędzając miejsce przy równoczesnym zachowaniu pełnej funkcjonalności.
• Obciążalność 10 A / 300 V AC: Standardowa moc dla większości aplikacji przemysłowych i automatyki, wystarczająca do sterowania stycznikami, silnikami czy sygnalizacją.
• Montaż na szynie 35 mm lub płycie: Uniwersalna konstrukcja pozwala na elastyczny montaż w rozdzielnicach, szafach sterowniczych i maszynach przemysłowych.
• Kolor szary: Neutralny design ułatwia identyfikację i estetycznie komponuje się z aparaturą modułową.
• Kompatybilność z modułami dodatkowymi: Możliwość montażu modułów sygnalizacyjnych i przeciwprzepięciowych (typ M...) bezpośrednio w gnieździe.

Zgodność z Normami

Gniazdo spełnia wymogi dyrektyw unijnych i posiada oznakowanie CE. Projektowane zgodnie z normami dotyczącymi bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej dla aparatury modułowej.

Zastosowanie

Gniazdo wtykowe RM84/RM85/RM87L/P znajduje zastosowanie w instalacjach automatyki, sterowania i zabezpieczeń, gdzie wymagane jest szybkie montażu/ wymiana przekaźników.

• Sterowanie stycznikami i przekaźnikami w szafach sterowniczych.
• Automatyka przemysłowa – moduły sygnalizacyjne i przeciwprzepięciowe.
• Rozdzielnice elektryczne – kompaktowe rozwiązanie do instalacji w ograniczonych przestrzeniach.
• Maszyny i urządzenia technologiczne – elastyczny montaż na szynie 35 mm.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP w warunkach beznapięciowych. Gniazdo mocować na szynie 35 mm przez zatrzaśnięcie lub na płycie montażowej za pomocą wkrętów M3. Przed podłączeniem sprawdzić zgodność typu przekaźnika z danymi gniazda (szczególnie dla RM85, gdzie wymagane jest mostkowanie przy obciążeniach powyżej 10 A). Użyć odpowiedniej obejmy wyrzutnikowej (np. GZS-0040 lub GZS-0025) w zależności od wysokości przekaźnika. Po podłączeniu zasilania zweryfikować poprawność działania obwodów.

FAQ

• Czy gniazdo RM84/RM85/RM87L/P wymaga mostkowania zacisków dla obciążeń powyżej 10 A? Tak, w przypadku modelu RM85 konieczne jest zmostkowanie zacisków 11-21, 12-22 i 14-24 przy obciążeniach powyżej 10 A. Modele RM84 i RM87L/P nie wymagają mostkowania.
• Jakie moduły dodatkowe można zainstalować w gnieździe? Gniazdo kompatybilne jest z modułami sygnalizacyjnymi i przeciwprzepięciowymi typu M..., które montuje się bezpośrednio w gnieździe.
• Jaki rodzaj obejmy wyrzutnikowej jest wymagany przy montażu? Do gniazda należy zamówić oddzielnie obejmę wyrzutnikową typu GZS-0040 (dla przekaźników o wysokości 15,7 mm) lub GZS-0025 (dla przekaźników 26 mm).
