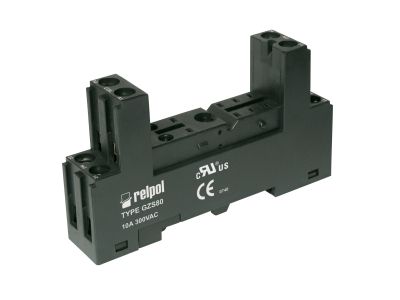

Gniazdo wtykowe, do przekaźników RM84, RM85, RM87L, RM87 10A 300VAC IP20, czarne, GZS80 | 2613503 Relpol

Opis i Kluczowe Cechy

Gniazdo wtykowe GZS80 marki RELPOL to profesjonalne rozwiązanie montażowe zaprojektowane z myślą o przekaźnikach miniaturowych serii RM84, RM85, RM87L oraz RM87P o wysokości 15,7 mm. Produkt charakteryzuje się solidną konstrukcją w kolorze czarnym o szerokości 15,9 mm, co pozwala na optymalne zagospodarowanie przestrzeni w szafach sterowniczych. Gniazdo oferuje obciążalność toru prądowego na poziomie 10 A przy napięciu znamionowym 300 V AC, co gwarantuje bezpieczną pracę w standardowych aplikacjach automatyki przemysłowej.

• Zaciski śrubowe: Solidne połączenie przewodów zapewniające niską rezystancję styku.
• Konfiguracja zacisków: Wejście cewki wyprowadzone na zaciski A1 i A2, natomiast wyjścia styków na zaciski 11-12-14 oraz 21-22-24.
• Wsparcie dla modułów: Gniazdo umożliwia instalację opcjonalnych modułów sygnalizacyjnych i przeciwprzepięciowych typu M..., co zwiększa funkcjonalność układu i chroni elektronikę sterującą.
• Stopień ochrony IP20: Zapewnia ochronę przed dostępem do części niebezpiecznych palcem, co jest standardem wewnątrz rozdzielnic.

Zgodność z Normami

Gniazdo GZS80 zostało zaprojektowane i wykonane zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Konstrukcja bez separacji obwodów jest dedykowana do systemów, gdzie priorytetem jest zwarta budowa i niezawodność mechaniczna. Materiały izolacyjne użyte do produkcji gniazda wykazują wysoką odporność termiczną i mechaniczną, co przekłada się na długą żywotność komponentu w trudnych warunkach przemysłowych.

Zastosowanie

Produkt znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym wyborem do budowy układów sterowania, gdzie wykorzystywane są przekaźniki RM84 czy RM87. W przypadku zastosowania przekaźnika RM85, gniazdo umożliwia obsługę obciążeń powyżej 10 A, pod warunkiem wykonania mostkowania zacisków śrubowych (11 z 21, 12 z 22 oraz 14 z 24). Dzięki temu rozwiązaniu, gniazdo staje się uniwersalnym elementem łączącym logikę sterowniczą z elementami wykonawczymi o większym poborze mocy.

Wskazówki Montażowe

Montaż gniazda GZS80 jest elastyczny i może odbywać się na dwa sposoby: na standardowej szynie montażowej 35 mm (DIN) lub bezpośrednio na płycie montażowej przy użyciu wkręta M3. Wymiary zewnętrzne wynoszące 76,4 x 15,8 x 67,4 mm pozwalają na precyzyjne planowanie układu szyny. Podczas instalacji należy pamiętać o:

• Obejmach wyrzutnikowych: Do gniazda należy oddzielnie zamówić obejmę typu GZS-0040 (dla przekaźników o wys. 15,7 mm) lub GZS-0025 (dla przekaźników o wys. 26 mm), które zapewniają pewne trzymanie przekaźnika i ułatwiają jego wymianę.
• Mostkowaniu dla RM85: Przy obciążeniach przekraczających 10 A dla modelu RM85, konieczne jest galwaniczne połączenie odpowiednich zacisków śrubowych w celu uniknięcia przegrzania styków gniazda.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śrub, aby zapewnić trwały styk elektryczny bez uszkodzenia gwintów.

FAQ

• Czy gniazdo posiada separację obwodów? Nie, model GZS80 jest konstrukcją bez separacji obwodów.
• Jakie moduły dodatkowe można zamontować w gnieździe? Gniazdo jest kompatybilne z modułami sygnalizacyjnymi i przeciwprzepięciowymi typu M..., które montuje się w dedykowanym gnieździe modułowym.
• Czy obejma znajduje się w zestawie? Nie, obejmy wyrzutnikowe GZS-0040 lub GZS-0025 należy zamawiać oddzielnie w zależności od wysokości stosowanego przekaźnika.
• Jaka jest maksymalna obciążalność bez mostkowania? Obciążalność toru bez wykonania mostka wynosi 10 A przy napięciu 300 V AC.
