Gniazdo wtykowe, do przekaźników R2N 12A 300VAC IP20, szare, GZM2-SZARE | 857440 Relpol

Opis i Kluczowe Cechy

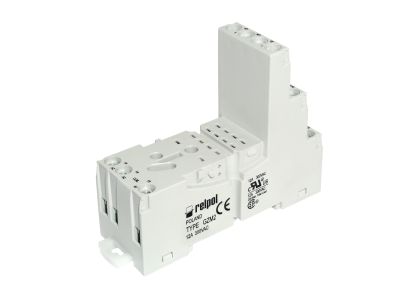

Gniazdo wtykowe GZM2-SZARE marki RELPOL to profesjonalne rozwiązanie dedykowane do współpracy z przekaźnikami serii R2N. Produkt charakteryzuje się szerokością 27 mm, co pozwala na optymalne zagospodarowanie przestrzeni w szafach sterowniczych. Kluczowym atutem konstrukcyjnym jest pełna separacja obwodów: zaciski cewki zostały umieszczone po jednej stronie, natomiast zaciski styków po przeciwnej stronie gniazda, co znacząco podnosi poziom bezpieczeństwa i ułatwia prowadzenie przewodów.

• Wysoka obciążalność: Każdy tor prądowy posiada obciążalność znamionową wynoszącą 12 A przy napięciu 300 V AC, co gwarantuje niezawodność w wymagających aplikacjach przemysłowych.
• Podwójny zacisk A2: Wejście cewki wyposażone w podwójny zacisk A2 ułatwia mostkowanie zasilania między sąsiednimi gniazdami.
• Modułowość: Gniazdo umożliwia instalację dodatkowych modułów sygnalizacyjnych lub przeciwprzepięciowych typu M..., co pozwala na szybką diagnostykę stanu pracy układu.
• Stopień ochrony: Cały zestaw po poprawnym montażu zapewnia stopień ochrony IP 20, chroniąc przed przypadkowym dotykiem części pod napięciem.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu elektroinstalacyjnego i przemysłowego. Zastosowanie wysokiej jakości tworzyw izolacyjnych oraz precyzyjnych zacisków śrubowych zapewnia trwałość połączenia elektrycznego. Gniazdo spełnia standardy bezpieczeństwa wymagane w Unii Europejskiej, co potwierdza jego przydatność do profesjonalnych instalacji automatyki budynkowej i przemysłowej.

Zastosowanie

Gniazdo GZM2-SZARE znajduje szerokie zastosowanie w systemach sterowania, gdzie wymagana jest separacja galwaniczna oraz możliwość szybkiej wymiany elementu wykonawczego, jakim jest przekaźnik. Jest idealnym wyborem dla:

• Prefabrykatorów rozdzielnic elektrycznych i szaf sterowniczych.
• Służb utrzymania ruchu w zakładach przemysłowych.
• Instalatorów systemów automatyki BMS.
• Układów sterowania silnikami i oświetleniem, gdzie wymagane jest przełączanie prądów do 12 A.

Wskazówki Montażowe

Montaż gniazda jest niezwykle elastyczny i może odbywać się na dwa sposoby: na standardowej szynie montażowej 35 mm (szyna DIN) lub bezpośrednio na płycie montażowej przy użyciu dwóch wkrętów M3. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Obejmy mocujące: Do poprawnego zabezpieczenia przekaźnika w gnieździe należy oddzielnie zamówić obejmę wyrzutnikową z tworzywa typu GZT4-0040 lub obejmę sprężynową G4 1052.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń.
• Wymiary: Należy uwzględnić wymiary zestawu w projekcie – dla zestawu z obejmą GZT4-0040 wynoszą one 75 x 27 x 82 mm, natomiast z obejmą G4 1052: 75 x 27 x 68,6 mm.

FAQ

1. Czy gniazdo zawiera w zestawie obejmę trzymającą przekaźnik?
Nie, obejmę (wyrzutnikową GZT4-0040 lub sprężynową G4 1052) należy zamówić oddzielnie w zależności od preferencji montażowych.

2. Jakie moduły można zamontować w tym gnieździe?
Gniazdo jest przystosowane do montażu modułów sygnalizacyjnych i przeciwprzepięciowych typu M..., które wpina się bezpośrednio w dedykowane gniazda modułowe.

3. Czy gniazdo posiada separację wejścia od wyjścia?
Tak, konstrukcja gniazda GZM2 zapewnia fizyczną separację zacisków cewki (wejścia) od zacisków styków (wyjścia), co ułatwia przejrzyste ułożenie kabli w korytach grzebieniowych.
