Gniazdo wtykowe, do przekaźników R15 3P 12A 300VAC IP20,czarne, GZP11 czarne | 2613506 Relpol

Opis i Kluczowe Cechy

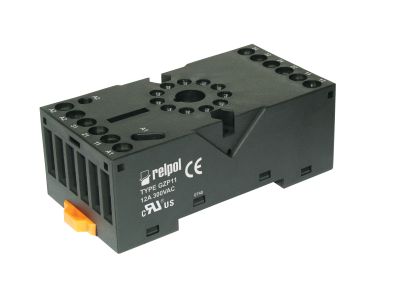

Gniazdo wtykowe GZP11 marki RELPOL to profesjonalne rozwiązanie dedykowane do przekaźników przemysłowych serii R15 3P (wersja do gniazd). Produkt charakteryzuje się solidną konstrukcją w kolorze czarnym o szerokości 38,2 mm, co pozwala na optymalne zagospodarowanie przestrzeni w szafach sterowniczych. Gniazdo zostało zaprojektowane bez separacji obwodów, co jest kluczowe w specyficznych konfiguracjach układów automatyki.

• Wysoka obciążalność: Każdy tor prądowy gniazda posiada obciążalność znamionową wynoszącą 12 A przy napięciu 300 V AC, co gwarantuje bezpieczną pracę z urządzeniami o znacznym poborze mocy.
• Zdublowane zaciski cewki: Wejście sterujące (cewka) posiada zdublowane zaciski (+)A1(2) oraz (−)A2(10), co znacząco ułatwia mostkowanie i tworzenie wspólnych punktów zasilania dla wielu przekaźników.
• Przejrzysta numeracja styków: Wyjścia stykowe są precyzyjnie oznaczone: 11(1)-12(4)-14(3), 21(6)-22(5)-24(7) oraz 31(11)-32(8)-34(9), co minimalizuje ryzyko błędów podczas podłączania przewodów.
• Możliwość rozbudowy: Konstrukcja gniazda umożliwia instalację zaawansowanego modułu czasowego COM3, co pozwala na przekształcenie standardowego zestawu w przekaźnik czasowy bez konieczności wymiany całej bazy.

Zgodność z Normami

Gniazdo GZP11 spełnia rygorystyczne normy bezpieczeństwa obowiązujące w przemyśle elektrotechnicznym. Zapewnia stopień ochrony IP20 po zamontowaniu przekaźnika, co chroni przed przypadkowym dotknięciem części pod napięciem palcem lub przedmiotami o średnicy powyżej 12,5 mm. Wykonanie z wysokiej jakości materiałów izolacyjnych gwarantuje odporność na przebicia oraz stabilność termiczną w szerokim zakresie temperatur pracy.

Zastosowanie

Produkt znajduje szerokie zastosowanie w systemach automatyki przemysłowej, budynkowej oraz w układach sterowania maszyn. Dzięki wysokiej obciążalności 12 A, gniazdo GZP11 idealnie nadaje się do sterowania silnikami o małej mocy, grzałkami, elektrozaworami oraz jako element pośredniczący w układach PLC. Jest to niezastąpiony komponent w rozdzielnicach, gdzie wymagana jest szybka wymiana elementu wykonawczego (przekaźnika) bez ingerencji w okablowanie stałe.

Wskazówki Montażowe

Gniazdo GZP11 oferuje elastyczność w zakresie instalacji, umożliwiając dwa sposoby montażu:

• Montaż na szynie DIN: Standardowy montaż na szynie 35 mm (zgodnie z EN 60715), co jest najczęstszym wyborem w nowoczesnych szafach elektrycznych.
• Montaż natynkowy/płytowy: Możliwość przykręcenia bezpośrednio do płyty montażowej za pomocą dwóch wkrętów M3.

Wymiary gniazda to 73 x 38,2 x 27,2 mm. Należy pamiętać, że dla zapewnienia pełnego bezpieczeństwa i stabilności przekaźnika w gnieździe, konieczne jest oddzielne zamówienie obejmy sprężynowej typu GZP-0054. Zastosowanie obejmy zwiększa całkowitą wysokość zestawu o około 4 mm, osiągając wymiar 85,6 mm wysokości przy zamontowanym przekaźniku R15 3P.

FAQ

• Czy gniazdo zawiera obejmę w zestawie? Nie, obejmę sprężynową GZP-0054 należy zamówić oddzielnie. Jest ona niezbędna do mechanicznego zabezpieczenia przekaźnika przed wypadnięciem, np. pod wpływem drgań.
• Czy w gnieździe można stosować moduły przeciwprzepięciowe? Gniazdo jest przystosowane do współpracy z modułami czasowymi COM3, co rozszerza jego funkcjonalność.
• Jaki jest stopień ochrony tego gniazda? Zestaw po poprawnym montażu oferuje stopień ochrony IP20.
• Czy gniazdo posiada separację obwodów? Nie, model GZP11 jest wersją bez separacji obwodów.
