Gniazdo wtykowe, do przekaźników R15 3P 10A 250VAC IP20, szare, PZ11 | 592001 Relpol

Opis i Kluczowe Cechy

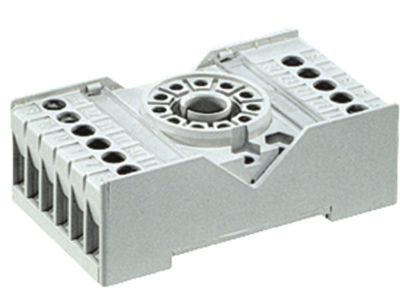

Gniazdo wtykowe PZ11 marki RELPOL to profesjonalne rozwiązanie dedykowane do montażu przekaźników przemysłowych serii R15 w wersji 3-stykowej (3P). Produkt charakteryzuje się solidną konstrukcją w kolorze szarym o szerokości 38 mm, co zapewnia optymalne wykorzystanie przestrzeni w szafach sterowniczych. Gniazdo zostało zaprojektowane do pracy z prądem znamionowym o wartości 10 A przy napięciu 250 V AC na każdy tor stykowy, co pozwala na bezpieczne sterowanie odbiornikami o znacznej mocy.

• Precyzyjne zaciski śrubowe: Wejście cewki obsługiwane jest przez zaciski (+)A1(2) oraz (-)A2(10), natomiast wyjścia styków przełącznych są czytelnie oznaczone numeracją: 11(1)-12(4)-14(3), 21(6)-22(5)-24(7) oraz 31(11)-32(8)-34(9).
• Kompaktowe wymiary: Obudowa o wymiarach 68,2 x 38 x 24,2 mm ułatwia integrację w gęsto upakowanych systemach automatyki.
• Wysoka obciążalność: Znamionowa obciążalność toru wynosząca 10 A gwarantuje niezawodność w wymagających aplikacjach przemysłowych.
• Brak separacji obwodów: Konstrukcja zoptymalizowana pod kątem standardowych układów sterowania bez konieczności izolacji galwanicznej między sekcjami gniazda.

Zgodność z Normami

Gniazdo PZ11 spełnia rygorystyczne standardy bezpieczeństwa i jakości wymagane w branży elektro-technicznej. Zapewnia stopień ochrony IP 20 (po zamontowaniu przekaźnika), co oznacza zabezpieczenie przed dostępem do części niebezpiecznych palcem oraz ochronę przed obcymi ciałami stałymi o średnicy 12,5 mm i większej. Produkt jest w pełni kompatybilny z systemami montażowymi stosowanymi w Unii Europejskiej, co potwierdza jego przydatność w profesjonalnych instalacjach niskiego napięcia.

Zastosowanie

Gniazdo PZ11 znajduje szerokie zastosowanie w systemach automatyki przemysłowej, budynkowej oraz w układach rozdzielczych. Jest niezbędnym elementem wszędzie tam, gdzie zachodzi potrzeba szybkiej wymiany przekaźnika R15 3P bez konieczności ingerencji w okablowanie stałe. Idealnie sprawdza się w szafach sterowniczych maszyn, układach sygnalizacji oraz systemach zabezpieczeń, gdzie wymagana jest pewność połączenia elektrycznego i odporność na drgania.

Wskazówki Montażowe

Montaż gniazda PZ11 jest niezwykle elastyczny i może odbywać się na dwa sposoby: poprzez zatrzaśnięcie na standardowej szynie montażowej DIN 35 mm (zgodnie z normą EN 60715) lub bezpośrednio na płycie montażowej przy użyciu dwóch wkrętów o rozmiarze M3. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Obejma sprężynowa: Dla zapewnienia pełnej stabilności przekaźnika w gnieździe, zwłaszcza w środowiskach narażonych na wibracje, zaleca się dokupienie dedykowanej obejmy sprężynowej typu PZ11 0031.
• Wymiary zestawu: Należy uwzględnić, że kompletny zestaw (gniazdo + przekaźnik + obejma) posiada wysokość 82,6 mm.
• Moment dokręcania: Zaleca się stosowanie odpowiedniego momentu dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń.

FAQ

1. Czy gniazdo PZ11 zawiera w zestawie obejmę trzymającą przekaźnik?
Nie, obejmę sprężynową typu PZ11 0031 należy zamawiać oddzielnie. Jest ona niezbędna do mechanicznego zabezpieczenia przekaźnika w gnieździe.

2. Jakie są wymiary gniazda po zamontowaniu przekaźnika R15 3P?
Całkowite wymiary zestawu z przekaźnikiem i obejmą wynoszą 68,2 x 38 x 82,6 mm. Sama wysokość zestawu wzrasta o około 4 mm po zastosowaniu obejmy.

3. Czy gniazdo można montować w dowolnej pozycji?
Tak, gniazdo PZ11 może być montowane zarówno pionowo, jak i poziomo na szynie DIN lub płycie montażowej, pod warunkiem zachowania odpowiednich odstępów wentylacyjnych wymaganych dla przekaźnika.
