Gniazdo wtykowe, do przekaźników R15 2P 10A 250VAC IP20, szare, PZ8 | 592005 Relpol

Opis i Kluczowe Cechy

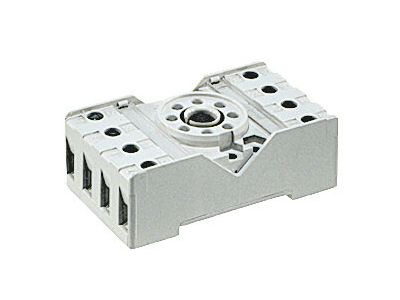

Gniazdo wtykowe PZ8 marki RELPOL to profesjonalne rozwiązanie dedykowane do montażu przekaźników przemysłowych serii R15 w wersji 2P (dwutorowej). Produkt charakteryzuje się solidną konstrukcją w kolorze szarym o szerokości 38 mm, co zapewnia optymalne wykorzystanie przestrzeni w szafach sterowniczych. Gniazdo zostało zaprojektowane do pracy z prądem znamionowym o wartości 10 A przy napięciu 250 V AC, co pozwala na bezpieczne sterowanie obciążeniami w układach automatyki przemysłowej.

• Wysoka obciążalność toru: Prąd znamionowy 10 A gwarantuje stabilną pracę nawet przy wymagających odbiornikach.
• Precyzyjne zaciski: Wyraźne oznaczenia zacisków wejściowych dla cewki (A1, A2) oraz wyjściowych dla styków przełącznych (11-12-14, 21-22-24) minimalizują ryzyko błędów podczas krosowania.
• Kompaktowe wymiary: Obudowa o wymiarach 68,2 x 38 x 24,2 mm ułatwia integrację w gęsto upakowanych rozdzielnicach.
• Stopień ochrony IP20: Zapewnia bezpieczeństwo przed przypadkowym dotknięciem części pod napięciem palcem lub przedmiotami o średnicy powyżej 12,5 mm.

Zgodność z Normami

Gniazdo PZ8 zostało wyprodukowane przez renomowaną firmę RELPOL, co gwarantuje najwyższą jakość wykonania zgodną z europejskimi standardami elektrotechnicznymi. Produkt spełnia wymogi bezpieczeństwa dla osprzętu łączeniowego niskiego napięcia, co jest kluczowe przy certyfikacji całych szaf sterowniczych i maszyn. Brak separacji obwodów w tym modelu sprawia, że jest on idealnym wyborem do standardowych aplikacji, gdzie priorytetem jest niezawodność połączenia mechanicznego i elektrycznego.

Zastosowanie

Gniazdo PZ8 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest niezbędnym elementem wszędzie tam, gdzie zachodzi potrzeba szybkiej wymiany przekaźnika bez konieczności ingerencji w okablowanie stałe. Idealnie sprawdza się w:

• Układach sterowania silnikami i pompami jako element pośredniczący.
• Systemach oświetlenia i ogrzewania w obiektach komercyjnych.
• Szafach rozdzielczych wymagających przejrzystego układu połączeń.
• Modernizacjach istniejących linii produkcyjnych opartych na przekaźnikach R15 2P.

Wskazówki Montażowe

Montaż gniazda PZ8 jest niezwykle elastyczny i może odbywać się na dwa sposoby: na standardowej szynie montażowej 35 mm (szyna DIN) lub bezpośrednio na płycie montażowej przy użyciu dwóch wkrętów M3. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Obejma sprężynowa: Do gniazda należy oddzielnie zamówić obejmę typu PZ11 0031, która zabezpiecza przekaźnik przed wypadnięciem w wyniku wibracji. Zastosowanie obejmy zwiększa wysokość zestawu o około 4 mm.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń.
• Przestrzeń: Całkowite wymiary zestawu (gniazdo + przekaźnik + obejma) wynoszą 68,2 x 38 x 82,6 mm, co należy uwzględnić przy planowaniu głębokości obudowy.

FAQ

1. Czy gniazdo PZ8 posiada separację obwodów?
Nie, ten model jest wersją bez separacji obwodów, co należy uwzględnić w projekcie instalacji.

2. Jakie przekaźniki pasują do tego gniazda?
Gniazdo jest dedykowane do przekaźników RELPOL serii R15 w wersji 2P (z dwoma stykami przełącznymi).

3. Czy obejma montażowa jest w zestawie?
Nie, obejmę sprężynową typu PZ11 0031 należy zamówić oddzielnie. Jest ona zalecana dla zapewnienia pełnej stabilności przekaźnika w gnieździe.

4. Jaki jest stopień ochrony tego produktu?
Zestaw po poprawnym montażu posiada stopień ochrony IP20.
