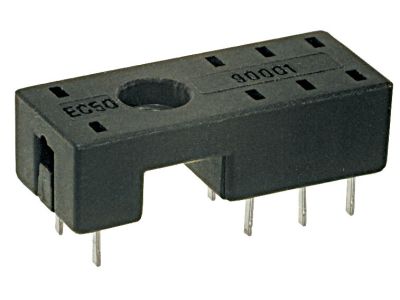

Gniazdo wtykowe do obwodów drukowanych do przekaźników RM84, RM85, RM87L, RM87P, EC 50 | 2000532 Relpol

Alternatywny kod produktu: EC 50

Opis i Kluczowe Cechy

Gniazdo wtykowe do obwodów drukowanych o symbolu 2000532 przeznaczone jest do montażu przekaźników serii RM84, RM85, RM87L, RM87P oraz EC50. Dzięki obciążalności toru wynoszącej 8 A przy napięciu 300 V AC zapewnia bezpieczną pracę w sterowaniu obwodami elektrycznymi. Kompaktowe wymiary 31 x 12,7 x 9 mm oraz raster 5 mm ułatwiają projektowanie ciasnych układów PCB.

• Obciążalność toru 8 A / 300 V AC: bezpieczne przewodzenie sygnałów i zasilania w obwodach sterowania bez ryzyka przegrzania styków.
• Raster 5 mm: zapewnia kompatybilność z popularnymi płytkami drukowanymi i ułatwia rozmieszczenie elementów.
• Wymiary 31 x 12,7 x 9 mm: oszczędność miejsca na PCB, idealne do miniaturowych rozdzielnic i szaf sterowniczych.
• Kompatybilność z przekaźnikami RM84, RM85, RM87L, RM87P, EC50: uniwersalne gniazdo do wielu typów przekaźników w automatyce i sterowaniu.
• Konstrukcja wtykowa do obwodów drukowanych: szybki i pewny montaż bez lutowania przewodów – dedykowane do aplikacji PCB.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz standardów DIN. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej. Gniazdo przeznaczone jest do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Gniazdo wtykowe 2000532 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne podłączenie przekaźników na płytce drukowanej – w sterownikach, układach automatyki i systemach sygnalizacji.

• Sterowanie odbiornikami w szafach sterowniczych i rozdzielnicach przemysłowych.
• Impulsowanie styczników, przekaźników pomocniczych oraz wejść PLC.
• Sygnalizacja stanów pracy w tablicach synoptycznych i panelach operatorskich.
• Automatyka budynkowa – sterowanie oświetleniem, wentylacją i ogrzewaniem.

Wskazówki Montażowe

Montaż gniazda może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Gniazdo przeznaczone jest do lutowania w płytkę drukowaną (PCB) – zaleca się stosowanie temperatury lutowania zgodnej z wytycznymi producenta lutownicy. Przekrój ścieżek na PCB należy dobrać do prądu obciążenia (8 A). Po zamontowaniu przekaźnika upewnić się o prawidłowym dociśnięciu nóżek do styków gniazda.

FAQ

• Z którymi przekaźnikami jest kompatybilne to gniazdo? Gniazdo 2000532 jest przeznaczone do przekaźników serii RM84, RM85, RM87L, RM87P oraz EC50. Przed montażem zaleca się sprawdzenie rozstawu wyprowadzeń zgodnie z danymi katalogowymi przekaźnika.
• Jakie są wymiary i raster gniazda? Wymiary to 31 x 12,7 x 9 mm, raster wynosi 5 mm. Dzięki kompaktowym rozmiarom nadaje się do ciasnych układów PCB.
• Jaka jest obciążalność styków gniazda? Obciążalność toru wynosi 8 A przy napięciu 300 V AC. Parametr ten dotyczy zdolności przewodzenia prądu przez gniazdo – nie należy go przekraczać, aby uniknąć przegrzania.
