Gniazdo TV, typu F końcowe do instalacji typu gwiazda 1 DB stal, Niloe Selection | 762350 Legrand

Opis i Kluczowe Cechy

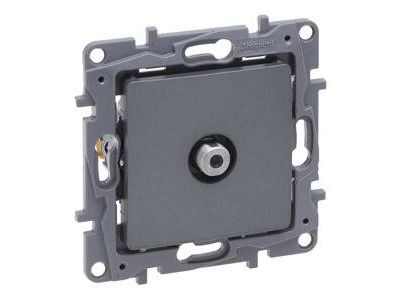

Gniazdo telewizyjne typu F końcowe (symbol 762350) wykonane ze stali to element instalacji typu gwiazda dedykowany dla sygnałów TV naziemnej, satelitarnej oraz DVB-T. Charakteryzuje się niską tłumiennością 1 dB i ekranowaniem klasy A, co zapewnia wysoką jakość odbioru. Dostarczane z plakietką, pazurkami montażowymi i uchwytem – gotowe do natychmiastowego montażu w ramkach standardowych puszek instalacyjnych.

• Typ F, końcowe: Złącze męskie (Ø 9,5 mm) kompatybilne z wtyczkami antenowymi telewizji naziemnej, satelitarnej i DVB-T.
• Zakres częstotliwości 5-68/120-862 MHz: Pokrywa pasma TV naziemnej (VHF/UHF) oraz satelitarne, zapewniając stabilny odbiór sygnału.
• Tłumienność 1 dB: Minimalne straty sygnału – kluczowe dla instalacji wymagających wysokiej jakości transmisji, w tym UHD TV.
• Ekranowanie klasy A: Wysoka odporność na zakłócenia elektromagnetyczne, kompatybilne z sieciami LTE (4G) – gotowe na współczesne warunki środowiskowe.
• Montaż na pazurki/wkręty z kompletem akcesoriów: Szybki i pewny montaż w standardowych puszkach instalacyjnych, bez potrzeby dodatkowych elementów.

Zgodność z Normami

Gniazdo spełnia wymagania norm europejskich dotyczących instalacji telewizyjnych i satelitarnych, w tym normy EN 50083-2 (okablowanie telewizji kablowej). Posiada deklarację zgodności CE i jest kompatybilne z instalacjami typu gwiazda zgodnymi z normami DVB.

Zastosowanie

Gniazdo TV typu F końcowe przeznaczone jest do budowy instalacji telewizyjnych i satelitarnych w układzie gwiazdy, gdzie każde gniazdo stanowi punkt końcowy połączenia z anteną, rozgałęziaczem lub multiswitchem.

• Instalacje telewizji naziemnej DVB-T w budynkach mieszkalnych i biurowych.
• Sieci telewizji satelitarnej z sygnałem DVB-S/S2.
• Systemy dystrybucji sygnału UHD TV w hotelach, biurowcach i mieszkaniach.
• Instalacje hybrydowe łączące sygnały naziemne, satelitarne i internetowe (LTE ready).

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w obwodzie. Gniazdo mocować w puszce instalacyjnej za pomocą pazurków lub wkrętów, stosując dołączoną plakietkę. Przewód antenowy podłączyć do gniazda typu F, upewniając się, że ekran kabla jest odpowiednio połączony z obudową gniazda. Upewnić się, że instalacja typu gwiazda jest prawidłowo zaprojektowana – każde gniazdo powinno być podłączone bezpośrednio do anteny, rozgałęziacza lub multiswitcha bez dodatkowych połączeń pośrednich.

FAQ

• Czy gniazdo jest kompatybilne z telewizorami UHD? Tak – niska tłumienność 1 dB i wysoka jakość ekranowania zapewniają stabilny odbiór sygnału UHD bez strat jakości.
• Czy gniazdo nadaje się do instalacji satelitarnych? Tak – zakres częstotliwości 5-68/120-862 MHz obejmuje pasma telewizji satelitarnej DVB-S/S2.
• Jakie złącze ma gniazdo? Gniazdo wyposażone jest w złącze męskie typu F o średnicy 9,5 mm, standardowo stosowane w instalacjach telewizyjnych i satelitarnych.
