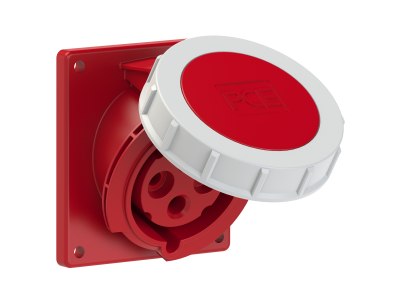

Gniazdo tablicowe skośne Twist 32A 3P+Z 400V 6h IP67 80x97mm | 4242-6 PCE

Alternatywny kod produktu: 9003399136504

Opis i Kluczowe Cechy

Gniazdo tablicowe skośne Twist o symbolu 4242-6 to przemysłowe gniazdo trójfazowe 32 A, 3P+Z, 400 V, IP67. Przeznaczone do montażu w tablicach i rozdzielnicach, zapewnia szybkie i bezpieczne podłączenie maszyn oraz urządzeń wymagających zasilania trójfazowego bez przewodu neutralnego. Dzięki stopniowi ochrony IP67 sprawdza się w warunkach podwyższonej wilgotności i zapylenia, a ergonomiczna konstrukcja skośna ułatwia obsługę w ciasnych rozdzielnicach.

• Prąd znamionowy 32 A: umożliwia zasilanie odbiorników o dużym poborze mocy, np. silników, nagrzewnic czy kompresorów, bez ryzyka przeciążenia styków.
• Napięcie 400 V (3P+Z): dedykowane do standardowych sieci trójfazowych z osobnym przewodem ochronnym (PE), odpowiednie dla urządzeń przemysłowych o mocy do ok. 22 kW (przy cosφ=1).
• Stopień ochrony IP67: pyłoszczelność i odporność na chwilowe zanurzenie w wodzie – gwarantuje niezawodność w środowiskach wilgotnych, pylastych oraz na zewnątrz budynków.
• Konstrukcja skośna (wpuszczana w tablicę): zmniejsza głębokość zabudowy i ułatwia podłączanie wtyczek pod kątem, co jest szczególnie wygodne w płytkich rozdzielnicach.
• Kod pozycji 6h (godzina szósta): zgodność z systemem polaryzacji wg IEC 60309 – klucz zapewnia prawidłowe podłączenie wtyczki (bolce fazowe w położeniu godz. 6).

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami międzynarodowych norm dla gniazd wtykowych przemysłowych. Posiada deklarację zgodności CE. W przypadku braku podania konkretnych norm w dokumentacji, gniazdo spełnia ogólne wymogi bezpieczeństwa elektrycznego oraz kompatybilności środowiskowej obowiązujące w Unii Europejskiej.

Zastosowanie

Gniazdo tablicowe skośne Twist 32A 3P+Z 400V znajduje zastosowanie wszędzie tam, gdzie konieczne jest szybkie, bezpieczne i wielokrotne podłączenie trójfazowych urządzeń bez przewodu neutralnego. Idealnie nadaje się do:

• zasilania silników elektrycznych w maszynach produkcyjnych, obrabiarkach, prasach i kompresorach,
• warsztatów, garaży i hal produkcyjnych – do zasilania spawarek, nagrzewnic, rozdzielnic podrzędnych,
• instalacji tymczasowych na budowach, w halach magazynowych i na zewnątrz (dzięki IP67),
• stacjonarnych podłączeń urządzeń wymagających wysokiej ochrony przed wodą i pyłem.

Wskazówki Montażowe

Gniazdo może być instalowane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP do 1 kV. Montaż należy wykonać na płycie tablicy/rozdzielnicy za pomocą dostarczonych elementów mocujących. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w całej rozdzielnicy. Przekrój przewodów (zalecany 4-6 mm² dla 32 A, zależnie od warunków) oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta. Gniazdo przeznaczone do montażu w obudowie o stopniu ochrony co najmniej IP66, jeśli całość ma pracować w warunkach zewnętrznych.

FAQ

• Czy gniazdo posiada podświetlenie LED lub mechaniczną blokadę? W dostępnych danych nie ma informacji o podświetleniu ani o blokadzie. Gniazdo to standardowe złącze wtykowe typu Twist bez elementów optycznych.
• Jaki jest stopień ochrony IP w danych technicznych? IP67 – zabezpieczone przed pyłem (pyłoszczelne) i przed skutkami chwilowego zanurzenia w wodzie (do 1 m głębokości przez 30 minut).
• Co oznacza symbol 3P+Z i kod 6h? 3P+Z oznacza trzy przewody fazowe (L1, L2, L3) i przewód ochronny (PE) – brak przewodu neutralnego N. Kod 6h (godzina szósta) określa położenie klucza polaryzacji względem bolca uziemienia, zgodnie z normą IEC 60309.
