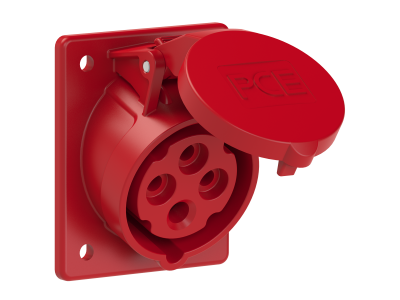

Gniazdo tablicowe skośne 16A 3P+Z 400V 50/60Hz 6h IP44/54 | 414-6 PCE

Alternatywny kod produktu: 9003399051838

Opis i Kluczowe Cechy

Gniazdo tablicowe skośne 414-6 to trwałe i kompaktowe rozwiązanie do przyłączania odbiorników trójfazowych w tablicach i rozdzielnicach. Przystosowane do pracy przy prądzie znamionowym 16 A i napięciu 400 V AC 50/60 Hz, pozwala bezpiecznie zasilać urządzenia o znacznym poborze mocy. Konstrukcja 3P+Z z położeniem 6h zapewnia kompatybilność z wtykami przemysłowymi, a stopień ochrony IP44/54 gwarantuje niezawodność w środowisku wilgotnym i zapylonym.

• Prąd znamionowy 16 A: umożliwia bezpieczną pracę w obwodach trójfazowych bez ryzyka przegrzania styków, idealne do zasilania maszyn i urządzeń o mocy do ok. 11 kW (przy 400 V).
• Napięcie 400 V AC 50/60 Hz: przeznaczone bezpośrednio do sieci trójfazowych, co upraszcza podłączenie i eliminuje potrzebę stosowania dodatkowych transformatorów.
• Stopień ochrony IP44/54: od strony czołowej IP44 (ochrona przed bryzgami) oraz dodatkowe uszczelnienie IP54 (ochrona przed pyłem i rozpryskami) – odpowiednie do warsztatów, hal produkcyjnych i miejsc wilgotnych.
• Położenie wtyku 6h: standardowe ułożenie gniazda zgodne z normą IEC 60309, zapewniające współpracę z typowymi wtykami przemysłowymi.
• Konstrukcja skośna: ułatwia prowadzenie i wyprowadzenie przewodów w rozdzielnicy, oszczędza miejsce i poprawia ergonomię montażu.

Zgodność z Normami

Gniazdo 414-6 zostało zaprojektowane zgodnie z europejskimi normami bezpieczeństwa oraz standardami DIN obowiązującymi dla gniazd przemysłowych. Posiada oznakowanie CE, potwierdzające zgodność z wymaganiami dyrektyw Unii Europejskiej. Konstrukcja i parametry elektryczne spełniają wymagania stawiane sprzętowi w instalacjach trójfazowych.

Zastosowanie

Gniazdo tablicowe skośne sprawdza się wszędzie tam, gdzie wymagane jest szybkie i bezpieczne podłączenie urządzeń trójfazowych, szczególnie w środowiskach o zwiększonej wilgotności lub zapyleniu.

• Zasilanie maszyn stacjonarnych w warsztatach, serwisach i małych zakładach produkcyjnych.
• Przyłączanie urządzeń w tablicach rozdzielczych w halach przemysłowych, magazynach i na halach produkcyjnych.
• Instalacje tymczasowe na budowach (dzięki IP44/54 odpornym na warunki atmosferyczne).
• Zastosowanie w garażach, kotłowniach lub innych pomieszczeniach pomocniczych wymagających trwałego przyłącza 400 V.

Wskazówki Montażowe

Montaż gniazda powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Przekrój przewodów dobrać do prądu znamionowego 16 A i sposobu ułożenia zgodnie z obowiązującymi normami. Moment dokręcania zacisków przyłączeniowych należy stosować zgodnie z dokumentacją techniczną producenta – nie przekraczać podanych wartości. Zaleca się stosowanie przewodów o odpowiedniej klasie giętkości oraz izolacji przystosowanej do pracy w temperaturze otoczenia.

FAQ

• Jaki stopień ochrony ma gniazdo 414-6? Gniazdo charakteryzuje się stopniem ochrony IP44 od strony przedniej (ochrona przed bryzgami) oraz IP54 w strefie uszczelnienia (ochrona przed pyłem i rozpryskami).
• Czy gniazdo jest wyposażone w podświetlenie LED? Nie. Produkt nie posiada wbudowanego podświetlenia – jest standardowym gniazdem tablicowym 3P+Z przeznaczonym do przyłączeń stałych.
• Do jakich odbiorników można podłączyć to gniazdo? Gniazdo jest przeznaczone do przyłączania urządzeń trójfazowych o napięciu 400 V i prądzie do 16 A (np. maszyny stolarskie, sprężarki, pompy, agregaty). Należy upewnić się, że odbiornik posiada wtyk zgodny z położeniem 6h i umożliwia pracę w tych samych parametrach.
