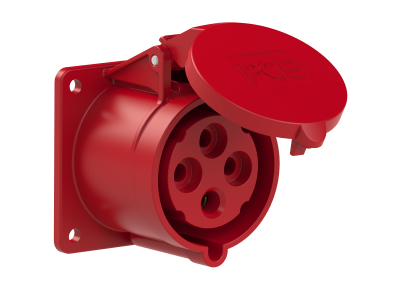

Gniazdo tablicowe proste 32A 3P+Z 400V 50/60Hz 6h IP44 kołnierz 75x75mm | 324-6f7 PCE

Opis i Kluczowe Cechy

Gniazdo tablicowe proste marki PCE o numerze katalogowym 324-6f7 to profesjonalne rozwiązanie przeznaczone do zasilania maszyn i urządzeń wymagających stabilnego połączenia trójfazowego. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 32A, co pozwala na bezpieczną pracę pod dużym obciążeniem w instalacjach przemysłowych. Konfiguracja styków 3P+Z (trzy fazy oraz uziemienie) zapewnia pełną kompatybilność z systemami zasilania 400V przy częstotliwości 50/60Hz. Położenie styku ochronnego względem wpustu ustalono na godzinę 6h, co jest standardem dla napięć w zakresie 380-415V.

• Stopień ochrony IP44: Zapewnia odporność na wnikanie ciał obcych o średnicy powyżej 1 mm oraz ochronę przed bryzgami wody z dowolnego kierunku, co jest kluczowe w trudnych warunkach warsztatowych.
• Kompaktowy kołnierz: Wymiary kołnierza 75x75 mm umożliwiają precyzyjny montaż w tablicach rozdzielczych oraz obudowach maszyn przy optymalnym wykorzystaniu dostępnej przestrzeni.
• Wysoka jakość materiałów: Obudowa wykonana z tworzywa odpornego na uderzenia oraz promieniowanie UV gwarantuje długowieczność produktu nawet przy intensywnej eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu siłowego. Spełnia wymagania normy IEC/EN 60309-1 oraz 60309-2, co gwarantuje pełną zamienność z wtyczkami innych producentów zachowujących ten sam standard. Posiada certyfikację CE, co potwierdza bezpieczeństwo użytkowania w profesjonalnych instalacjach elektroenergetycznych.

Zastosowanie

Gniazdo tablicowe PCE 32A znajduje szerokie zastosowanie w sektorze przemysłowym i budowlanym. Jest idealnym komponentem do:

• Rozdzielnic stacjonarnych i przenośnych: Dzięki standardowym wymiarom kołnierza ułatwia prefabrykację zestawów zasilających.
• Hal produkcyjnych: Służy jako punkt poboru energii dla ciężkich maszyn, obrabiarek oraz linii technologicznych.
• Warsztatów i garaży: Umożliwia bezpieczne podłączenie spawarek, kompresorów oraz innych urządzeń siłowych.
• Infrastruktury tymczasowej: Wykorzystywane w kontenerach budowlanych i zapleczach technicznych imprez masowych.

Wskazówki Montażowe

Podczas instalacji gniazda tablicowego należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Przygotowanie otworu: Należy wykonać otwór montażowy dostosowany do wymiarów korpusu gniazda, zachowując rozstaw śrub zgodny z kołnierzem 75x75 mm.
• Podłączenie przewodów: Zaleca się stosowanie tulejek zaciskowych na końcach przewodów wielodrutowych (linek), aby zapewnić maksymalną powierzchnię styku i uniknąć przegrzewania się zacisków.
• Moment dokręcania: Śruby zaciskowe powinny być dokręcone z odpowiednią siłą, aby zapobiec poluzowaniu się połączenia pod wpływem wibracji maszyn.
• Uszczelnienie: W przypadku montażu w miejscach narażonych na wilgoć, warto zastosować dodatkową uszczelkę pod kołnierzem, aby zachować deklarowany stopień ochrony IP44.

FAQ

1. Czy gniazdo posiada klapkę zabezpieczającą?
Tak, gniazdo wyposażone jest w samopowracającą klapkę ochronną, która chroni styki przed zanieczyszczeniami i wilgocią, gdy wtyczka nie jest włożona.

2. Czy to gniazdo pasuje do standardowych wtyczek 32A 4-pinowych?
Tak, konfiguracja 3P+Z (4 piny) jest w pełni kompatybilna ze wszystkimi standardowymi wtyczkami siłowymi 32A 400V w systemie 4-przewodowym.

3. Jaki jest rozstaw śrub montażowych?
Dla kołnierza o wymiarach 75x75 mm rozstaw otworów montażowych wynosi zazwyczaj 60x60 mm, co jest standardem rynkowym ułatwiającym wymianę zużytych komponentów.
