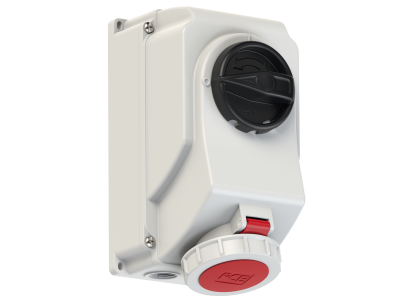

Gniazdo stałe z wyłącznikiem 0-1 - stałe przelotowe z blokada mech. 16A 3P+Z+N 400V 50/60Hz 6h IP67 | 75152-6 PCE

Alternatywny kod produktu: 9003399162244

Opis i Kluczowe Cechy

Gniazdo stałe z wyłącznikiem 0‑1 (symbol 75152‑6) to zintegrowane urządzenie łączące funkcję gniazda przemysłowego z rozłącznikiem obciążenia. Przeznaczone do pracy przy prądzie 16 A i napięciu 400 V w konfiguracji 3P+Z+N, zapewnia bezpieczne odłączanie obwodów trójfazowych z przewodem neutralnym i ochronnym. Dzięki stopniowi ochrony IP67 nadaje się do instalacji w trudnych warunkach środowiskowych, także na zewnątrz i w strefach wilgotnych.

• Prąd znamionowy 16 A: umożliwia obsługę obciążeń o znacznym poborze prądu bez ryzyka przegrzania styków.
• Napięcie 400 V / 50‑60 Hz: kompatybilność z trójfazowymi sieciami przemysłowymi w standardowej częstotliwości.
• Konfiguracja 3P+Z+N: pełne zabezpieczenie wszystkich przewodów fazowych, neutralnego i ochronnego w jednym gnieździe.
• Wyłącznik 0‑1 z blokadą mechaniczną: gwarantuje wizualne i mechaniczne odcięcie zasilania, uniemożliwiając przypadkowe załączenie podczas prac serwisowych.
• Stopień ochrony IP67: pyłoszczelność oraz odporność na chwilowe zanurzenie – idealne do instalacji budowlanych, rolniczych i zewnętrznych.
• Pozycja godzinowa 6h: zgodność z kodowaniem ISO, co ułatwia bezpieczne łączenie wtyczek o zbliżonych parametrach.

Zgodność z Normami

Produkt spełnia wymagania normy EN 60309 (gniazda przemysłowe) oraz posiada certyfikację ÖVE, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach przemysłowych oraz komercyjnych.

Zastosowanie

Gniazdo stałe z wyłącznikiem sprawdza się wszędzie tam, gdzie wymagane jest szybkie i bezpieczne odcięcie zasilania przy jednoczesnym zachowaniu wysokiej ochrony przed czynnikami zewnętrznymi.

• Zasilanie i odłączanie maszyn produkcyjnych w halach przemysłowych, szczególnie w strefach wilgotnych i zapylonych.
• Impulsowanie styczników, przekaźników lub wejść PLC – wyłącznik 0‑1 pełni rolę bezpiecznego rozłącznika głównego.
• Instalacje tymczasowe na budowach, placach montażowych i w aglomeracjach rolniczych (np. silosy, obory).
• Automatyka budynkowa – jako fizyczne odcięcie zasilania w szafach sterowniczych tam, gdzie nie wystarcza styk pomocniczy.

Wskazówki Montażowe

Montaż i podłączenie gniazda mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed ponownym załączeniem. Przekrój przewodów dobierz zgodnie z obciążalnością prądową (min. 2,5 mm² dla miedzi przy 16 A). Moment dokręcania zacisków oraz szczegóły montażu określone są w dokumentacji technicznej producenta. Nie łącz gniazda z wtyczkami o innej pozycji godzinowej.

FAQ

• Jaki jest stopień ochrony tego gniazda? Stopień ochrony wynosi IP67 – urządzenie jest całkowicie pyłoszczelne i odporne na chwilowe zanurzenie w wodzie na głębokość do 1 m przez 30 minut.
• Jak działa blokada mechaniczna wyłącznika? Blokada uniemożliwia przełączenie wyłącznika w pozycję załączoną (1) bez celowego odblokowania – zwiększa to bezpieczeństwo podczas prac konserwacyjnych i serwisowych.
• Jaka jest pozycja godzinowa i dlaczego jest ważna? Gniazdo ma pozycję 6h (zgodnie z EN 60309). Oznacza to, że współpracuje wyłącznie z wtyczkami o tym samym oznaczeniu, co zapobiega przypadkowemu podłączeniu odbiorników o innych parametrach (np. napięciu).
