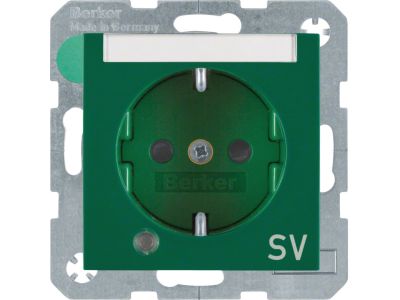

Gniazdo Schuko z/u, diodą kontrolną LED i polem opisowym, nadruk "SV", zielony, połysk, B.Kwadrat | 41108913 Hager

Opis i Kluczowe Cechy

Gniazdo Schuko z/u (z uziemieniem) z serii B.Kwadrat, oznaczone symbolem 41108913, wyposażone w diodę kontrolną LED oraz pole opisowe z nadrukiem „SV". Model w kolorze zielonym (połysk) łączy funkcjonalność osprzętu instalacyjnego z estetycznym wykończeniem. Standardowa obudowa gniazda Schuko przeznaczona jest do typowych obwodów gniazd wtyczkowych w budynkach mieszkalnych i użyteczności publicznej.

• Dioda kontrolna LED: Sygnalizuje obecność napięcia w gnieździe, co ułatwia szybką wizualną kontrolę stanu zasilania przed rozpoczęciem prac serwisowych.
• Pole opisowe z nadrukiem „SV": Umożliwia trwałe oznaczenie gniazda (np. przypisanie do konkretnego obwodu), co upraszcza identyfikację w instalacjach wieloobwodowych.
• Kolor zielony, wykończenie połysk: Estetyczny wygląd dopasowany do nowoczesnych aranżacji wnętrz, a jednocześnie ułatwiający oznakowanie (zielony – często stosowany dla obwodów serwisowych).
• Seria B.Kwadrat: Gwarancja kompatybilności z pozostałymi elementami tej linii (ramki, łączniki), co zapewnia spójny wygląd całej instalacji.
• Gniazdo z uziemieniem (Schuko): Spełnia wymagania bezpieczeństwa dla urządzeń klasy I, zapewniając ochronę przed porażeniem w przypadku uszkodzenia izolacji.

Zgodność z Normami

Gniazdo jest zgodne z obowiązującymi europejskimi normami dla osprzętu elektroinstalacyjnego (standard DIN) oraz posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Gniazdo Schuko z diodą kontrolną i polem opisowym znajduje zastosowanie wszędzie tam, gdzie wymagana jest szybka identyfikacja obwodu i wizualne potwierdzenie obecności napięcia – szczególnie w instalacjach serwisowych, przemysłowych i biurowych.

• Oznaczone gniazda do podłączania urządzeń serwisowych (np. konserwacyjnych, pomiarowych) – dioda LED informuje o stanie zasilania.
• Instalacje w serwerowniach, warsztatach i laboratoriach – pole opisowe ułatwia zarządzanie wieloma obwodami.
• Systemy automatyki budynkowej (BMS) – gniazdo jako punkt zasilania dla sterowników i czujników wymagających wizualnej kontroli.
• Obwody gniazd w strefach, gdzie kolor zielony jest stosowany do oznaczania zasilania rezerwowego lub bezpiecznego (np. w szpitalach, centrach danych).

Wskazówki Montażowe

Montaż gniazda może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (min. E do 1 kV) przy bezwzględnie odłączonym napięciu. Gniazdo przeznaczone jest do instalowania w standardowej puszce podtynkowej (ø 60 mm) lub na ramce natynkowej (zgodnie z systemem B.Kwadrat). Przed podłączeniem należy sprawdzić przekrój przewodów – typowo 1,5–2,5 mm² dla obciążenia do 16 A (standard Schuko). Połączenia wykonać zgodnie z dokumentacją producenta; zalecany moment dokręcania zacisków – patrz instrukcja. Po montażu przeprowadzić próbę działania diody LED (zasilanie włączone).

FAQ

• Czy dioda LED świeci stale przy włączonym zasilaniu? Tak, dioda kontrolna LED sygnalizuje obecność napięcia na stykach gniazda – świeci się, gdy obwód jest pod napięciem, i gaśnie po odłączeniu zasilania (np. wyłącznikiem nadprądowym).
• Jaki stopień ochrony ma to gniazdo? Gniazdo przeznaczone jest do montażu wewnątrz pomieszczeń, standardowo zapewnia stopień ochrony IP20 – odpowiedni dla suchych wnętrz (brak narażenia na zachlapanie). W przypadku montażu w strefach wilgotnych należy stosować dodatkowe osłony.
• Czy pole opisowe można wymienić lub zmienić nadruk? Nadruk „SV" jest trwale umieszczony podczas produkcji i nie podlega wymianie. Istnieje możliwość dodatkowego oznakowania gniazda (np. naklejką) na polu opisowym – należy jednak pamiętać, aby nie zasłonić diody LED.
