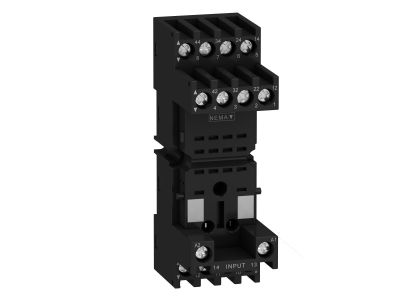

Gniazdo RXZ styki mieszane 10A 250V konektor do przekaźnikaRXM2-RXM4 | RXZE2M114M Schneider Electric

Opis i Kluczowe Cechy

Gniazdo przekaźnikowe RXZ o numerze katalogowym RXZE2M114M to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o profesjonalnych systemach automatyki i sterowania. Urządzenie charakteryzuje się napięciem znamionowym izolacji wynoszącym 250V AC, co pozwala na bezpieczną pracę w standardowych sieciach niskiego napięcia. Gniazdo zostało przystosowane do obsługi prądu o natężeniu do 10 amperów, co czyni je idealnym komponentem do przełączania obciążeń o średniej mocy.

Kluczowym elementem konstrukcyjnym są mieszane zaciski kontaktowe, które ułatwiają separację obwodów sterowania od obwodów wykonawczych. Produkt jest w pełni kompatybilny z miniaturowymi przekaźnikami przemysłowymi z serii Zelio Relay, a konkretnie z modelami RXM2 oraz RXM4 (posiadającymi odpowiednio 2 lub 4 styki przełączne typu DPDT). Dzięki wieloletniemu doświadczeniu Schneider Electric, gniazdo to gwarantuje wysoką trwałość mechaniczną oraz doskonałą przewodność elektryczną, minimalizując straty energii i ryzyko przegrzania styków.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w przemyśle elektrotechnicznym. Gniazdo spełnia wymagania dyrektyw niskonapięciowych oraz posiada certyfikację potwierdzającą wysoką jakość wykonania. Wykorzystane materiały izolacyjne są odporne na wysokie temperatury i posiadają właściwości samogasnące, co jest kluczowe dla zachowania bezpieczeństwa pożarowego w szafach sterowniczych. Kompatybilność z systemem Zelio zapewnia pełną integrację z innymi komponentami automatyki Schneider Electric, co ułatwia proces certyfikacji całych rozdzielnic.

Zastosowanie

Gniazdo RXZE2M114M znajduje szerokie zastosowanie w sektorze przemysłowym oraz budynkowym. Jest niezastąpione w:

• Układach sterowania silnikami i pompami, gdzie wymagana jest separacja galwaniczna sygnałów.
• Systemach oświetlenia i ogrzewania jako element pośredniczący w sterowaniu obciążeniami.
• Szafach sterowniczych maszyn OEM, gdzie liczy się kompaktowa budowa i łatwość serwisowania.
• Instalacjach automatyki budynkowej BMS do sterowania roletami, bramami czy wentylacją.

Wskazówki Montażowe

Montaż gniazda powinien odbywać się na standardowej szynie DIN (35 mm), co zapewnia stabilność i porządek wewnątrz rozdzielnicy. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć uszkodzenia gwintów.
• Przekrój przewodów: Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu 10A, co zapobiega nadmiernemu spadkowi napięcia.
• Akcesoria: W celu zabezpieczenia przekaźnika przed wypadnięciem (np. w warunkach drgań maszynowych), zaleca się stosowanie dedykowanych obejm zabezpieczających (klipów) dostępnych w ofercie akcesoriów RXZ.
• Rozmieszczenie: Mieszany układ zacisków pozwala na przejrzyste prowadzenie okablowania, co znacząco skraca czas montażu i ułatwia późniejszą diagnostykę.

FAQ

• Czy gniazdo pasuje do wszystkich przekaźników RXM? Tak, gniazdo jest dedykowane do serii RXM, w szczególności do modeli z 2 lub 4 stykami przełącznymi.
• Jakie jest maksymalne napięcie pracy? Gniazdo jest certyfikowane do pracy przy napięciu znamionowym 250V AC.
• Czy produkt zawiera klips zabezpieczający w zestawie? Gniazdo jest sprzedawane jako samodzielny komponent; akcesoria montażowe takie jak obejmy plastikowe lub metalowe należy dobrać oddzielnie w zależności od potrzeb aplikacji.
• Czy zaciski są odporne na poluzowanie? Tak, konstrukcja zacisków śrubowych Schneider Electric została zaprojektowana tak, aby minimalizować ryzyko poluzowania przewodów pod wpływem drgań.
