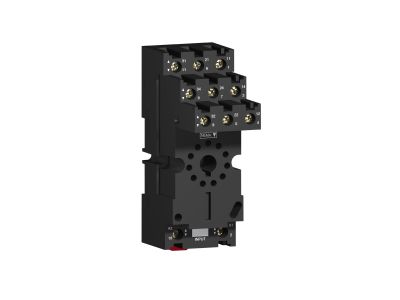

Gniazdo RUZ, styki oddzielne, 12A, < 250 V, przyłącze, do przek. RUMC2, Zelio Relay | RUZSC3M Schneider Electric

Opis i Kluczowe Cechy

Gniazdo wtykowe RUZSC3M marki Schneider Electric (seria Zelio Relay) przeznaczone jest do montażu przekaźników serii RUM z układem styków 3 C/O. Oferuje prąd znamionowy 12 A i napięcie 250 V AC, co pozwala na bezpieczne sterowanie obwodami o umiarkowanym obciążeniu. Szerokość 16 mm umożliwia oszczędność miejsca na szynie DIN TH35.

• Prąd znamionowy 12 A: Zapewnia bezpieczną pracę w obwodach sterowania i sygnalizacji bez ryzyka przeciążenia styków.
• Napięcie znamionowe 250 V AC: Odpowiednie dla standardowych instalacji niskiego napięcia w przemyśle i automatyce budynkowej.
• Szerokość 16 mm: Kompaktowa konstrukcja pozwala zaoszczędzić cenną przestrzeń w szafie sterowniczej i zwiększyć gęstość montażu.
• Kompatybilność z przekaźnikami RUM 3 C/O: Umożliwia szybką i elastyczną wymianę przekaźników bez konieczności demontażu okablowania.
• Montaż na szynie DIN TH35: Ułatwia instalację w standardowych rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Gniazdo RUZSC3M jest zaprojektowane zgodnie z wymaganiami europejskich norm bezpieczeństwa i posiada certyfikat CE. Producent, Schneider Electric, zapewnia wysoką jakość i niezawodność potwierdzoną wieloletnim doświadczeniem w produkcji aparatury łączeniowej.

Zastosowanie

Gniazdo wtykowe RUZSC3M znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne i oszczędzające miejsce podłączenie przekaźników serii RUM. Sprawdza się w:

• Sterowaniu maszynami i urządzeniami przemysłowymi.
• Systemach automatyki budynkowej (oświetlenie, klimatyzacja, wentylacja).
• Układach zabezpieczeń i sygnalizacji.
• Rozdzielniach elektrycznych jako element interfejsu pomiędzy sterownikami PLC a obwodami wykonawczymi.

Wskazówki Montażowe

Montaż gniazda RUZSC3M powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Gniazdo przeznaczone jest do montażu na szynie DIN TH35. Zaleca się dokręcanie zacisków zgodnie z momentem podanym w dokumentacji producenta. Przekrój przyłączanych przewodów należy dobrać do obciążalności prądowej 12 A.

FAQ

• Czy gniazdo RUZSC3M pasuje do przekaźników innych niż RUM? Gniazdo jest dedykowane do przekaźników serii RUM Schneider Electric z układem styków 3 C/O. Nie gwarantuje się kompatybilności z innymi seriami.
• Jaki jest stopień ochrony IP tego gniazda? Producent nie podaje stopnia ochrony IP. W standardowych warunkach montażu na szynie DIN w rozdzielnicy przyjmuje się ochronę IP20. Wymagana jest obudowa zapewniająca odpowiednią ochronę przed dotykiem i kurzem.
• Czy można stosować gniazdo przy napięciu stałym (DC)? Dane katalogowe określają napięcie znamionowe 250 V AC. Nie potwierdzono pracy przy napięciu stałym – należy stosować wyłącznie w obwodach prądu przemiennego.
