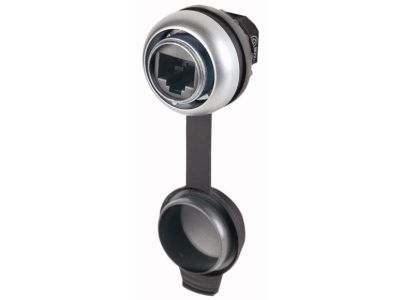

Gniazdo RJ45, M22-RJ45-SA RMQ-Titan M22 | 107413 Eaton

Opis i Kluczowe Cechy

Gniazdo RJ45 o numerze katalogowym 107413, należące do prestiżowej serii RMQ-Titan (M22) firmy EATON, to zaawansowane rozwiązanie komunikacyjne zaprojektowane z myślą o pracy w najbardziej wymagających środowiskach przemysłowych. Urządzenie to stanowi kluczowy element systemów sterowania, umożliwiając bezpieczne i stabilne wyprowadzenie interfejsu Ethernet na elewację szafy sterowniczej lub pulpitu operatorskiego bez konieczności otwierania obudowy.

• Wyjątkowa szczelność: Dzięki konstrukcji zapewniającej stopień ochrony IP67 oraz IP69K, gniazdo jest całkowicie odporne na wnikanie pyłu oraz wytrzymuje mycie pod wysokim ciśnieniem i w wysokiej temperaturze, co jest kluczowe w przemyśle spożywczym i chemicznym.
• Wytrzymałość mechaniczna: Produkt charakteryzuje się wysoką odpornością na udary oraz wibracje, co gwarantuje ciągłość transmisji danych nawet w sąsiedztwie ciężkich maszyn generujących silne drgania.
• Trwałość materiałowa: Zastosowane tworzywa są odporne na ścieranie, co pozwala na długotrwałą eksploatację w miejscach o dużym natężeniu ruchu personelu technicznego.
• Bezpieczeństwo: Zintegrowany układ połączeń ochronnych podwyższa standard bezpieczeństwa eksploatacji oraz zwiększa dostępność systemową aplikacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości właściwymi dla aparatury sterowniczej niskiego napięcia. Seria RMQ-Titan spełnia wymagania międzynarodowych standardów, co potwierdzają certyfikaty dopuszczające urządzenie do pracy w instalacjach przemysłowych na całym świecie. Wysoki stopień ochrony IP67/IP69K jest zgodny z normą PN-EN 60529, co gwarantuje niezawodność w kontakcie z wodą i zanieczyszczeniami stałymi.

Zastosowanie

Gniazdo M22-RJ45-SA znajduje szerokie zastosowanie w nowoczesnej automatyce przemysłowej i budowie maszyn. Jest idealnym rozwiązaniem dla:

• Tablic rozdzielczych i pulpitów sterowniczych: Umożliwia łatwy dostęp serwisowy do sterowników PLC, paneli HMI oraz przemysłowych switchy.
• Aplikacji kontrolno-pomiarowych: Gdzie wymagana jest szybka diagnostyka sieciowa bez narażania wnętrza szafy na czynniki zewnętrzne.
• Przemysłu spożywczego: Dzięki odporności na agresywne procesy czyszczenia (IP69K).
• Systemów sygnalizacyjnych: Jako punkt dostępowy dla zaawansowanych modułów komunikacyjnych LED i systemów wizualizacji.

Wskazówki Montażowe

Montaż gniazda RJ45 z serii RMQ-Titan jest intuicyjny i zgodny ze standardem otworowania M22 (średnica 22,5 mm), co pozwala na pełną kompatybilność z innymi elementami systemu EATON. Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania: Należy stosować zalecany moment dokręcania nakrętki mocującej, aby zapewnić optymalne dociśnięcie uszczelki i zachowanie deklarowanego stopnia ochrony IP.
• Prowadzenie przewodów: Wewnątrz obudowy należy zapewnić odpowiedni promień gięcia kabla sieciowego typu skrętka, aby uniknąć degradacji sygnału.
• Czystość powierzchni: Przed montażem należy upewnić się, że powierzchnia wokół otworu montażowego jest czysta i gładka, co gwarantuje szczelność połączenia.

FAQ

1. Czy gniazdo M22-RJ45-SA wymaga specjalnych narzędzi do montażu?
Nie, montaż odbywa się w standardowym otworze 22,5 mm przy użyciu standardowych narzędzi monterskich. System RMQ-Titan jest zoptymalizowany pod kątem szybkości instalacji.

2. Czy stopień ochrony IP69K oznacza, że gniazdo można czyścić myjką ciśnieniową?
Tak, stopień ochrony IP69K gwarantuje, że urządzenie jest odporne na silny strumień wody pod wysokim ciśnieniem (do 100 bar) i w wysokiej temperaturze (do 80°C).

3. Czy gniazdo wspiera standardy Gigabit Ethernet?
Gniazdo jest elementem pasywnym (przejściem), a jego wydajność zależy od jakości podłączonego okablowania wewnętrznego i zewnętrznego. Konstrukcja zapewnia stabilne parametry transmisji typowe dla przemysłowych sieci Ethernet.
