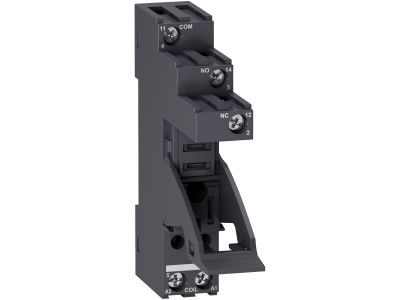

Gniazdo RGZ oddzielny styk 1CO -10A, 250V, konektor z wkrętami | RGZE1S35M Schneider Electric

Opis i Kluczowe Cechy

Gniazdo przekaźnika czasowego RGZ o numerze katalogowym RGZE1S35M to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o profesjonalnych systemach automatyki i sterowania. Urządzenie charakteryzuje się obecnością oddzielnych zacisków stykowych, co znacząco ułatwia separację obwodów sterowniczych od wykonawczych. Gniazdo posiada prąd znamionowy wyjściowy wynoszący 10 A oraz napięcie znamionowe 250 V AC, co pozwala na bezpieczne przełączanie obciążeń o znacznej mocy.

Kluczową zaletą konstrukcyjną jest kompaktowa szerokość wynosząca zaledwie 17,5 mm. Wymiar ten odpowiada standardowej szerokości wyłącznika nadprądowego 1-biegunowego, co pozwala na optymalne zagospodarowanie miejsca na szynie DIN i uproszczenie projektu panelu sterowniczego. Gniazdo jest w pełni kompatybilne ze wszystkimi przekaźnikami typu SPDT (1 styk przełączny C/O) z serii Zelio RXF, umożliwiając ich szybki montaż wpinany bez konieczności użycia specjalistycznych narzędzi.

• Złącza śrubowe: Solidne zaciski z wkrętami gwarantują trwałe połączenie elektryczne i odporność na drgania.
• Monitorowanie zasilania: Produkt posiada wbudowaną funkcję monitorowania własnego zasilania, co skutkuje odłączeniem przekaźnika wyjściowego w przypadku wykrycia nieprawidłowych parametrów sieci.
• Ochrona przed ingerencją: Przezroczysta osłona zabezpiecza nastawy i połączenia przed nieautoryzowanym dostępem osób trzecich.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w branży elektro-technicznej. Schneider Electric jako lider rynku zapewnia pełną certyfikację dla serii Zelio, co gwarantuje bezpieczną pracę w środowiskach przemysłowych. Urządzenie spełnia wymogi dotyczące izolacji elektrycznej oraz wytrzymałości prądowej dla napięć do 250 V, co potwierdza jego niezawodność w ciągłych cyklach pracy.

Zastosowanie

Gniazdo RGZE1S35M znajduje szerokie zastosowanie w nowoczesnych systemach sterowania oraz przy modernizacji starszych instalacji. Dzięki funkcji automatycznego wykrywania nieprawidłowych wartości elektrycznych, skutecznie chroni maszyny przed uszkodzeniami, redukując koszty konserwacji i minimalizując przestoje produkcyjne. Jest to idealne rozwiązanie dla:

• Systemów z wbudowanym sterowaniem, gdzie nie ma potrzeby stosowania rozbudowanych sterowników PLC.
• Modernizacji (retrofittingu) istniejących szaf sterowniczych o ograniczonej przestrzeni.
• Układów automatyki budynkowej i przemysłowej wymagających precyzyjnego sterowania czasowego.
• Zabezpieczania odbiorników przed skutkami niestabilnego zasilania.

Wskazówki Montażowe

Montaż gniazda powinien odbywać się na standardowej szynie montażowej DIN 35 mm. Dzięki szerokości 17,5 mm, gniazdo idealnie wpasowuje się w rzędy aparatury modułowej. Podczas podłączania przewodów do złączy śrubowych należy zwrócić uwagę na odpowiedni moment dokręcania, aby zapewnić optymalny styk elektryczny bez ryzyka uszkodzenia zacisku. Przekaźniki Zelio RXF należy montować metodą wpinaną (plug-in), co pozwala na ich wymianę w kilka sekund bez demontażu okablowania. Przezroczysta osłona powinna być zawsze zamknięta po zakończeniu prac konfiguracyjnych, aby zapewnić deklarowany stopień ochrony i bezpieczeństwo eksploatacji.

FAQ

• Czy gniazdo współpracuje z przekaźnikami innych serii niż RXF? Gniazdo zostało zoptymalizowane pod kątem współpracy z przekaźnikami SPDT (1C/O) z serii Zelio RXF, co gwarantuje pełną kompatybilność mechaniczną i elektryczną.
• Jakie jest maksymalne napięcie pracy tego gniazda? Napięcie znamionowe wynosi 250 V AC, co jest standardem dla większości przemysłowych układów sterowania.
• Czy montaż przekaźnika w gnieździe wymaga narzędzi? Nie, system wpinany pozwala na beznarzędziowy montaż i demontaż przekaźnika, co znacznie przyspiesza prace serwisowe.
• Jaką funkcję pełni przezroczysta osłona? Chroni ona przed przypadkową zmianą nastaw lub dotykiem części pod napięciem, zapewniając jednocześnie widoczność stanu urządzenia.
