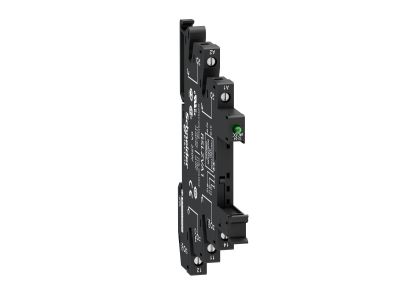

Gniazdo przekaźnika rsl z zaciskami śrub. LED 230 v Zelio Relay | RSLZVA4 Schneider Electric

Opis i Kluczowe Cechy

Gniazdo przekaźnika Schneider Electric RSLZVA4 z serii Zelio RSL to kompaktowe gniazdo wtykowe przeznaczone do montażu na szynie DIN. Wyposażone w wbudowany wskaźnik LED 230V oraz zaciski śrubowe, umożliwia pewne połączenie przewodów i szybką kontrolę stanu obwodu. Blokowana funkcja testowania zwiększa bezpieczeństwo podczas konserwacji, czyniąc to gniazdo niezawodnym elementem systemów sterowania.

• Wbudowany wskaźnik LED 230V: Umożliwia natychmiastową wizualną kontrolę obecności napięcia, co przyspiesza diagnostykę i obsługę układu.
• Zaciski śrubowe: Zapewniają trwałe i pewne połączenie przewodów, odporne na wibracje i zmienne obciążenia.
• Montaż na szynie DIN: Oszczędza miejsce w rozdzielnicy i ułatwia instalację w standardowych szafach sterowniczych.
• Blokowana funkcja testowania: Pozwala bezpiecznie sprawdzić działanie przekaźnika bez ryzyka przypadkowego załączenia obwodu, zwiększając bezpieczeństwo personelu.
• Kompatybilność z przekaźnikami RSL: Elastyczna konfiguracja układów sterowania dzięki szerokiej gamie dostępnych przekaźników interfejsowych.

Zgodność z Normami

Gniazdo RSLZVA4 jest zgodne z europejskimi normami bezpieczeństwa i posiada certyfikat CE, co potwierdza jego jakość i niezawodność w zastosowaniach przemysłowych. Produkt został zaprojektowany zgodnie ze standardami DIN, zapewniając pełną kompatybilność z systemami montażowymi.

Zastosowanie

Gniazdo przekaźnika RSLZVA4 znajduje zastosowanie w szerokim zakresie układów sterowania i automatyki, szczególnie tam, gdzie wymagana jest łatwa wymiana przekaźników oraz wizualna kontrola stanu.

• Sterowanie odbiornikami w szafach rozdzielczych i sterowniczych.
• Impulsy do styczników, przekaźników mocy lub wejść PLC w systemach automatyki przemysłowej.
• Sygnalizacja stanu urządzeń w instalacjach HVAC, oświetleniowych i maszynach.
• Automatyka budynkowa – sterowanie siłownikami, zaworami i innymi elementami wykonawczymi.

Wskazówki Montażowe

Montaż gniazda RSLZVA4 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Gniazdo przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania zacisków śrubowych oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami. Po zamontowaniu sprawdź poprawność połączeń oraz działanie blokowanej funkcji testowania przed ponownym włączeniem napięcia.

FAQ

• Czy wskaźnik LED jest wbudowany w gniazdo? Tak, gniazdo RSLZVA4 posiada wbudowany wskaźnik LED na napięcie 230V, który informuje o obecności napięcia na obwodzie.
• Jak działa blokowana funkcja testowania? Gniazdo wyposażone jest w jednopozycyjną, blokowaną funkcję testowania. Pozwala ona bezpiecznie sprawdzić działanie zamontowanego przekaźnika bez ryzyka przypadkowego załączenia – przycisk testowy wymaga celowego działania i pozostaje w stanie aktywnym tylko po przytrzymaniu.
• Jaki jest stopień ochrony gniazda? Dokumentacja nie podaje konkretnego stopnia IP. Standardowo gniazda tego typu przeznaczone są do montażu wewnątrz rozdzielnic o stopniu ochrony co najmniej IP20, które chronią przed dostępem do części czynnych.
