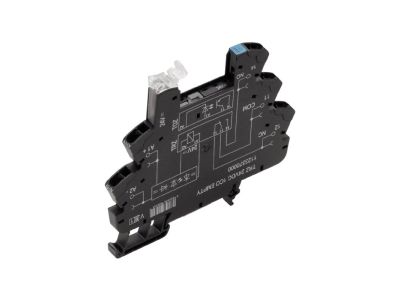

Gniazdo przekaźnika przełączającego, TRZ 120VUC 1CO EMPTY TERMSERIES, 10A, złącza sprężynowe | 1123410000 Weidmuller

Opis i Kluczowe Cechy

Gniazdo przekaźnika przełączającego TRZ (symbol 1123410000) z serii TERMSERIES to podstawa dla przekaźnika z cewką 120V UC i stykiem 1CO. Wyposażone w złącza sprężynowe, przyspiesza okablowanie i eliminuje konieczność używania narzędzi. Prąd znamionowy 10A gwarantuje bezpieczną pracę w obwodach sterowania i automatyki. Gniazdo dostarczane jest puste (bez przekaźnika) – umożliwia samodzielny dobór elementu wykonawczego do konkretnej aplikacji.

• Prąd znamionowy 10A: zapewnia bezpieczną pracę w obwodach sterowania bez ryzyka przeciążenia styków, nawet przy dłuższym obciążeniu.
• Złącza sprężynowe: skracają czas instalacji i eliminują potrzebę dokręcania śrub – idealne w aplikacjach wymagających szybkiej wymiany lub częstej konserwacji.
• Styk 1CO (przełączny): jeden obwód umożliwia zarówno załączanie, jak i rozłączanie odbiornika, co zwiększa elastyczność projektowania układów sterowania.
• Napięcie cewki 120V UC: uniwersalne zasilanie prądem przemiennym i stałym ułatwia integrację z różnymi systemami sterowniczymi, bez konieczności stosowania dodatkowych przetwornic.
• Konstrukcja gniazda (puste): pozwala na dobór przekaźnika o odpowiednich parametrach do konkretnego zadania – od prostych obwodów sygnalizacji po zaawansowane układy PLC.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw niskonapięciowych Unii Europejskiej i posiada oznakowanie CE. Zaprojektowany zgodnie z ogólnymi standardami dla aparatury modułowej stosowanej w rozdzielnicach i szafach sterowniczych.

Zastosowanie

Gniazdo przeznaczone do montażu na szynie DIN w rozdzielnicach i szafach sterowniczych. Służy jako podstawa dla przekaźników przełączających w układach automatyki przemysłowej i budynkowej.

• Sterowanie silnikami, zaworami i siłownikami w procesach przemysłowych.
• Pośredniczenie w sygnałach sterujących z sterowników PLC do odbiorników wykonawczych.
• Realizacja funkcji sprzęgających w systemach zarządzania budynkiem (BMS) – np. załączanie oświetlenia, wentylacji.
• Szybka wymiana przekaźnika bez demontażu okablowania – dzięki złączom sprężynowym, co skraca przestoje w serwisie.

Wskazówki Montażowe

Montaż i podłączenie może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Gniazdo montuje się na szynie DIN TH35 (35 mm). Przewody należy podłączyć do złączy sprężynowych zgodnie z oznaczeniami na obudowie. Moment dokręcania i przekrój przewodów dobieraj zgodnie z dokumentacją producenta oraz obowiązującymi normami (przekrój dostosowany do prądu 10A). Nie przekraczaj dopuszczalnych parametrów pracy.

FAQ

• Czy gniazdo jest przystosowane do podświetlenia? Gniazdo jako element pasywny nie posiada własnego podświetlenia. Jeśli potrzebujesz sygnalizacji wzrokowej, zastosuj przekaźnik z wbudowaną diodą LED lub zewnętrzny moduł sygnalizacyjny.
• Jaki jest stopień ochrony (IP) tego gniazda? Producent nie podał w dostępnych danych konkretnego stopnia ochrony. W standardowych warunkach pracy w rozdzielnicy o stopniu ochrony IP20 (ochrona przed dotykiem palcem) gniazdo nadaje się do użytku wewnątrz pomieszczeń suchych.
• Jaki tryb pracy ma styk 1CO? Styk przełączny (1CO) umożliwia pracę w dwóch stanach: normalnie otwarty (NO) i normalnie zamknięty (NC). W zależności od stanu cewki przekaźnika obwód może być załączony lub rozłączony – daje to pełną kontrolę nad odbiornikiem.
