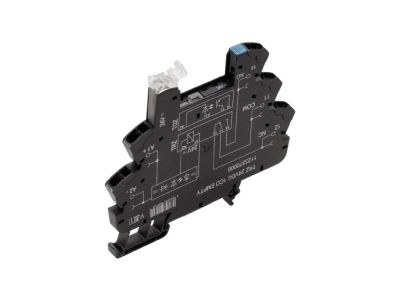

Gniazdo przekaźnika przełączającego, TRZ 120VAC RC 1CO EMPTY TERMSERIES, 10A, złącza sprężynowe | 1123430000 Weidmuller

Opis i Kluczowe Cechy

Gniazdo przekaźnika przełączającego z serii TERMSERIES (symbol 1123430000) to puste gniazdo (EMPTY) przeznaczone do montażu przekaźnika z cewką 120 V AC. Wyposażone w złącza sprężynowe umożliwiające szybkie i bezpieczne okablowanie bez użycia narzędzi. Styk przełączny 1CO (changeover) obsługuje prąd 10 A. Wbudowany obwód RC tłumi przepięcia, zwiększając trwałość łączonych elementów.

• Styk przełączny 1CO: Umożliwia przełączanie między dwoma obwodami – uniwersalne zastosowanie w sterowaniu.
• Prąd znamionowy 10 A: Gwarantuje bezpieczną pracę w obwodach sterowniczych o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie cewki 120 V AC: Dedykowane do współpracy z przekaźnikami o tym samym napięciu cewki, z wbudowanym obwodem RC tłumiącym przepięcia.
• Złącza sprężynowe: Pozwalają na szybkie i niezawodne podłączenie przewodów bez użycia narzędzi – skracają czas montażu i eliminują ryzyko poluzowania połączeń.
• Puste gniazdo (EMPTY): Kupujesz samo gniazdo – możesz wybrać odpowiedni przekaźnik (np. z cewką 120 V AC) zgodnie z potrzebami aplikacji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Przeznaczony do montażu w rozdzielnicach i szafach sterowniczych zgodnie z wymaganiami dla aparatury modułowej.

Zastosowanie

Gniazdo przekaźnika przełączającego znajduje zastosowanie w układach automatyki budynkowej i przemysłowej, gdzie wymagane jest niezawodne przełączanie obwodów. Doskonale sprawdza się jako interfejs między sygnałami sterowniczymi a odbiornikami.

• Sterowanie oświetleniem, silnikami i innymi odbiornikami w instalacjach budynkowych.
• Generowanie impulsów do styczników, przekaźników mocy lub wejść PLC.
• Sygnalizacja stanów pracy lub alarmów w szafach sterowniczych.
• Automatyka budynkowa – separacja obwodów sterowniczych od wykonawczych.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy gnieździe mogą być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Gniazdo przeznaczone jest do montażu na szynie DIN TH35. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 10 A oraz obowiązującymi normami. Momenty dokręcania (jeśli dotyczy) – postępuj zgodnie z dokumentacją producenta. Stosuj odpowiednie narzędzia do złącz sprężynowych – odizolowany przewód wsuń do końca w otwór, aż do zablokowania.

FAQ

• Czy gniazdo jest wyposażone w przekaźnik? Nie, jest to gniazdo puste (EMPTY) przeznaczone do samodzielnego montażu przekaźnika. Należy zakupić przekaźnik z cewką 120 V AC i stykiem 1CO.
• Jaki stopień ochrony ma to gniazdo? Producent nie podaje konkretnego stopnia IP. W standardowych warunkach pracy w rozdzielnicy przyjmuje się ochronę IP20 (ochrona przed dotknięciem, bez ochrony przed wodą).
• Czy złącza sprężynowe wymagają użycia narzędzi? Nie, złącza sprężynowe umożliwiają szybkie podłączenie przewodów bez użycia narzędzi – wystarczy wsunąć odizolowany przewód aż do zatrzaśnięcia. Do demontażu potrzebny jest wkrętak płaski.
