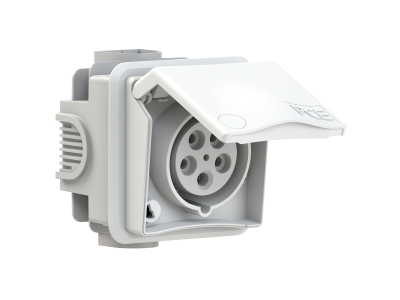

Gniazdo p/t przelotowe zabudowane seria Design 16A 3P+Z+N 230V 50/60Hz 6h IP44 | 885-6v PCE

Opis i Kluczowe Cechy

Gniazdo podtynkowe przelotowe z serii Design marki PCE to zaawansowane rozwiązanie elektroinstalacyjne, zaprojektowane z myślą o najbardziej wymagających środowiskach użytkowych. Urządzenie charakteryzuje się prądem znamionowym 16A oraz konfiguracją styków 3P+Z+N (5-polowe), co pozwala na bezpieczną pracę w instalacjach o napięciu znamionowym 230V i częstotliwości 50/60Hz. Położenie styku ochronnego ustalono na godzinę 6h, co jest standardem dla tego typu napięć.

Kluczowym wyróżnikiem serii Design jest unikalna konstrukcja kołnierza, który może być obracany o 180 stopni. Funkcja ta umożliwia instalatorowi elastyczne ustawienie części prądowej w pozycji normalnej lub obróconej, co znacząco ułatwia dopasowanie orientacji gniazda do specyficznych warunków montażowych lub preferencji użytkownika końcowego. Stopień ochrony IP44 gwarantuje odporność na bryzgi wody oraz wnikanie ciał obcych o średnicy powyżej 1 mm, co czyni produkt idealnym do montażu wewnątrz budynków o podwyższonej wilgotności.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany pod kątem rygorystycznych standardów bezpieczeństwa. Najważniejszą cechą wyróżniającą ten model jest pełna zgodność z normą DIN 18032. Norma ta określa odporność osprzętu elektroinstalacyjnego na uderzenia piłką, co jest kluczowe w obiektach sportowych. Dzięki solidnej obudowie i przemyślanej konstrukcji, gniazdo zachowuje integralność mechaniczną i elektryczną nawet przy silnych uderzeniach mechanicznych, co potwierdzają certyfikaty producenta PCE.

Zastosowanie

Gniazdo serii Design znajduje swoje główne zastosowanie w obiektach użyteczności publicznej o charakterze sportowym i rekreacyjnym. Jest to optymalny wybór dla:

• Hal sportowych i sal gimnastycznych, gdzie wymagana jest certyfikowana odporność na uderzenia piłką.
• Szkół i placówek edukacyjnych, gdzie trwałość osprzętu ma kluczowe znaczenie dla bezpieczeństwa uczniów.
• Obiektów przemysłowych i warsztatowych, w których występuje ryzyko uszkodzeń mechanicznych.
• Centrów logistycznych wymagających estetycznego, a zarazem wytrzymałego osprzętu podtynkowego.

Wskazówki Montażowe

Podczas instalacji gniazda 885-6v należy zwrócić uwagę na następujące aspekty techniczne:

• Przygotowanie otworu: Montaż podtynkowy wymaga precyzyjnego przygotowania puszki montażowej, aby zapewnić stabilne osadzenie kołnierza.
• Orientacja kołnierza: Przed ostatecznym dokręceniem śrub montażowych należy zdecydować o orientacji części prądowej (możliwość obrotu o 180°), co pozwala na optymalne wyprowadzenie przewodu zasilającego odbiornik.
• Podłączenie przewodów: Należy stosować przewody o odpowiednim przekroju, dostosowanym do obciążenia 16A, dbając o właściwy moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków.
• Uszczelnienie: Aby zachować stopień ochrony IP44, należy upewnić się, że uszczelka przylega ściśle do powierzchni ściany.

FAQ

Czy gniazdo można montować na zewnątrz?
Gniazdo posiada stopień ochrony IP44, co oznacza odporność na bryzgi wody. Może być stosowane w miejscach zadaszonych, jednak w przypadku bezpośredniego narażenia na silne opady atmosferyczne zaleca się stosowanie osprzętu o wyższym stopniu ochrony (np. IP67).

Co oznacza norma DIN 18032 w praktyce?
Oznacza to, że gniazdo przeszło testy wytrzymałościowe polegające na wielokrotnym uderzaniu piłką z dużą siłą. Jest to gwarancja, że osprzęt nie pęknie i nie odsłoni części pod napięciem podczas zajęć sportowych.

Czy obrót kołnierza o 180° wymaga specjalistycznych narzędzi?
Nie, zmiana pozycji części prądowej odbywa się poprzez odpowiednie ustawienie mechaniczne kołnierza podczas montażu, bez konieczności używania niestandardowych przyrządów.
