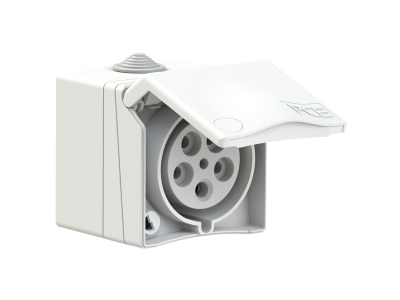

Gniazdo nadtynkowe przelotowe zabudowane seria Design 32A 3P+Z+N 400V 50/60Hz 6h IP44 | 875-6V PCE

Alternatywny kod produktu: 9003399082344

Opis i Kluczowe Cechy

Gniazdo nadtynkowe przelotowe zabudowane serii Design o symbolu 875-6v to wytrzymałe gniazdo przyłączeniowe przystosowane do pracy w obwodach o napięciu 400 V i prądzie znamionowym 32 A. Konfiguracja 3P+Z+N (5-biegunowa) z układem styków 6h zapewnia właściwe połączenie w systemach trójfazowych z przewodem neutralnym. Stopień ochrony IP44 gwarantuje ochronę przed bryzgami wody i ciałami stałymi powyżej 1 mm, co sprawdza się w trudnych warunkach eksploatacyjnych. Dzięki specjalnej budowie gniazdo jest odporne na uderzenia piłką zgodnie z normą DIN 18032, co czyni je szczególnie odpowiednim dla obiektów sportowych.

• Prąd znamionowy 32 A: Pozwala na bezpieczne zasilanie odbiorników o znacznym poborze mocy bez ryzyka przegrzania styków, idealne do intensywnie użytkowanych instalacji.
• Napięcie 400 V AC, 50/60 Hz: Pełna kompatybilność z sieciami trójfazowymi, umożliwia podłączenie maszyn, urządzeń sportowych i agregatów.
• Konfiguracja 3P+Z+N, układ styków 6h: Zapewnia jednoznaczne i bezpieczne połączenie przewodów fazowych, neutralnego i ochronnego, zgodne z wymogami dla gniazd przemysłowych.
• Stopień ochrony IP44: Chroni wnętrze gniazda przed bryzgami wody i ciałami stałymi – odpowiednie do stosowania na zewnątrz, w halach, magazynach i obiektach rekreacyjnych.
• Odporność na uderzenia piłką (DIN 18032): Specjalna konstrukcja kołnierza i obudowy wytrzymuje uderzenia piłką, co zapobiega uszkodzeniom podczas gier sportowych – gwarancja niezawodności na halach sportowych.
• Obracany kołnierz o 180°: Umożliwia ustawienie części prądowej w pozycji normalnej lub obróconej, co ułatwia montaż i dopasowanie do istniejących przyłączy instalacyjnych.

Zgodność z Normami

Gniazdo zaprojektowano i wykonano zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Deklarowana odporność na uderzenia piłką spełnia wymagania normy DIN 18032. Produkt posiada certyfikat CE.

Zastosowanie

Gniazdo nadtynkowe serii Design przeznaczone jest do montażu w miejscach narażonych na uderzenia mechaniczne oraz wilgoć, gdzie wymagana jest niezawodna dystrybucja energii w układach trójfazowych.

• Hale sportowe – zasilanie urządzeń treningowych, nagłośnienia, oświetlenia boisk, przy zachowaniu odporności na przypadkowe uderzenia piłką.
• Obiekty rekreacyjne i baseny – w strefach suchych o podwyższonej wilgotności (IP44) do zasilania sprzętu technicznego i urządzeń.
• Warsztaty i magazyny – przyłączenie maszyn stacjonarnych, kompresorów, wentylacji wymagających 32 A i 400 V.
• Zewnętrzne place budowy – tymczasowe zasilanie rozdzielnic i odbiorników pod zadaszeniem, z ochroną przed bryzgami.

Wskazówki Montażowe

Montaż i podłączenie gniazda może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia elektryczne (SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie zasilającym. Przekrój przewodów dobrać zgodnie z obciążalnością prądową dla 32 A (zalecany min. 6 mm² dla Cu). Gniazdo przeznaczone jest do montażu nadtynkowego na ścianie lub konstrukcji wsporczej – mocować za pomocą dostarczonych śrub, zachowując poziom i wypoziomowanie. Po podłączeniu przewodów (L1, L2, L3, N, PE) zgodnie ze schematem upewnić się, że wszystkie połączenia są dokręcone z momentem zalecanym przez producenta (informacja w instrukcji). Kołnierz obrotowy można ustawić w dogodnej pozycji przed ostatecznym dokręceniem. Po zakończeniu montażu, przed włączeniem napięcia sprawdzić ciągłość przewodu ochronnego oraz izolację.

FAQ

• Czy gniazdo ma podświetlenie/LED? Nie, gniazdo nie jest wyposażone w żadne podświetlenie. Posiada jedynie standardową, odporną obudowę i część prądową.
• Jaki jest stopień ochrony (IP) tego gniazda? IP44 – oznacza ochronę przed ciałami stałymi o średnicy ≥ 1 mm oraz przed bryzgami wody z każdego kierunku. Nie jest odporny na krótkotrwałe zalanie wodą (np. deszcz pod kątem).
• Czy można użyć tego gniazda w hali sportowej z piłką ręczną? Tak, gniazdo spełnia wymogi normy DIN 18032 dotyczącej odporności na uderzenia piłką, co potwierdza jego przydatność w halach sportowych, również do piłki ręcznej, siatkowej czy koszykówki.
